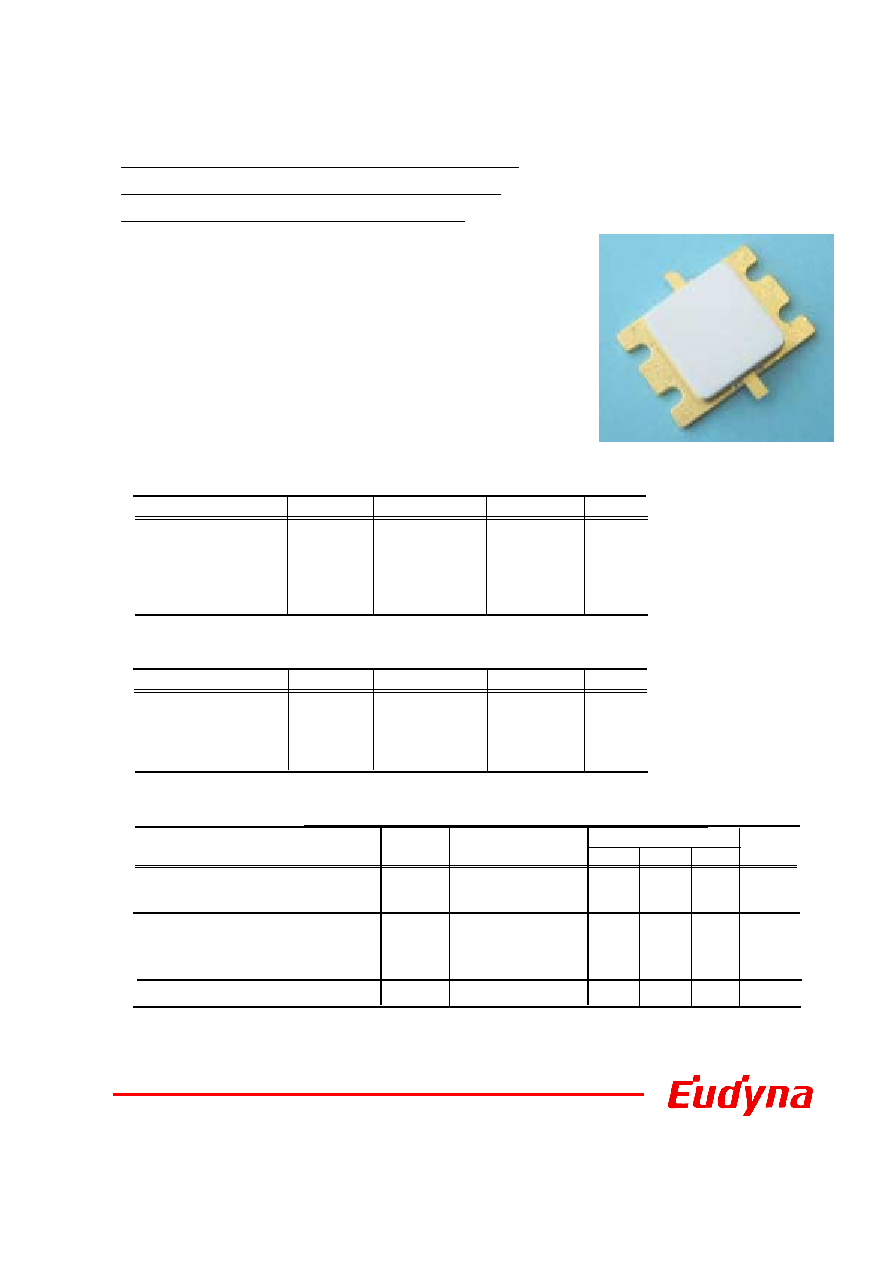

FEATURES
High Voltage Operation : V
DS
=50V
High Power : 53.0dBm (typ.) @ P3dB
High Efficiency: 50%(typ.) @ P3dB
Linear Gain : 12.0dB(typ.) @ f=3.5GHz
Proven Reliability
DESCRIPTION
Eudyna's GaN-HEMT offers high efficiency, ease of matching, greater
consistency and broad bandwidth for high power L-band amplifiers with 50V
operation, and gives you higher gain.
This device target applications are low current and wide band applications for
high voltage.
ABSOLUTE MAXIMUM RATINGS
Item Symbol Condition Rating Unit
Drain-Source Voltage V
DS
120 V
Gate-Source Voltage V
GS
T
c
=25
o
C -5 V
Total Power Dissipation P
t
281.25 W
Storage Temperature T
stg
-65 to +175
o
C
Channel Temperature T
ch
250
o
C
Edition 1.2
Dec. 2005
1
RECOMMENDED OPERATING CONDITION(Case Temperature Tc= 25
o
C)
Item Symbol Condition Limit Unit
DC Input Voltage V
DS
50 V
Forward Gate Current I
GF
R
G
=2
<TBD mA
Reverse Gate Current I
GR
R
G
=2
>-7.2
mA
Channel Temperature T
ch
200
o
C
ES/EGN35A180IV
High Voltage - High Power GaN-HEMT
Preliminary
Eudyna GaN-HEMT 180W
ELECTRICAL CHARACTERISTICS (Case Temperature Tc=25
o
C)
Item Symbol Condition Limit Unit
min. Typ. Max.
Pinch-Off Voltage V
p
V
DS
=50V I
DS
=72mA -1.0 -2.0 -3.5 V
Gate-Drain Breakdown Voltage V
GDO
I
GS
=- 36mA
- -350 - V
3dB Gain Compression Power P
3dB
V
DS
=50V TBD 53.0 -
dBm
Drain Efficiency
d
I
DS(DC)
=1000mA - 50 - %
Linear Gain G
L
f=3.5GHz
TBD 12.0 - dB
Thermal Resistance R
th
Channel to Case - 0.65 0.8
o
C/W
Pr
eli
mi
na
ry
Output Power vs. Frequency
V
DS
=50V I
DS(DC)
=1000mA
Output Power and Drain Efficiency vs. Input Power
V
DS
=50V I
DS(DC)
=1000mA f=3.5GHz
Power Derating Curve
High Voltage - High Power GaN-HEMT
ES/EGN35A180IV
36
38
40
42
44
46
48
50
52
54
56
3.35
3.40
3.45
3.50
3.55
3.60
3.65
Frequency [GHz]
Ou
tp
u
t
Po
wer
[d
B
m
]
Pin=28dBm
Pin=32dBm
Pin=36dBm
Pin=40dBm
Pin=45dBm
0
50
100
150
200
250
300
0
50
100
150
200
250
300
Case Temperature [
o
C]
T
o
t
al
Po
wer
D
i
ssi
p
asi
o
n
[W
]
Edition 1.2
Dec. 2005
2
36
38
40
42
44
46
48
50
52
54
56
24 26 28 30 32 34 36 38 40 42 44 46
Input Power [dBm]
Ou
tp
u
t
Po
wer
[d
B
m
]
0
10
20
30
40
50
60
70
80
90
100
D
r
ai
n
Effci
e
n
cy [%]
Pr
eli
mi
na
ry
High Voltage - High Power GaN-HEMT
ES/EGN35A180IV
3
Edition 1.2
Dec. 2005

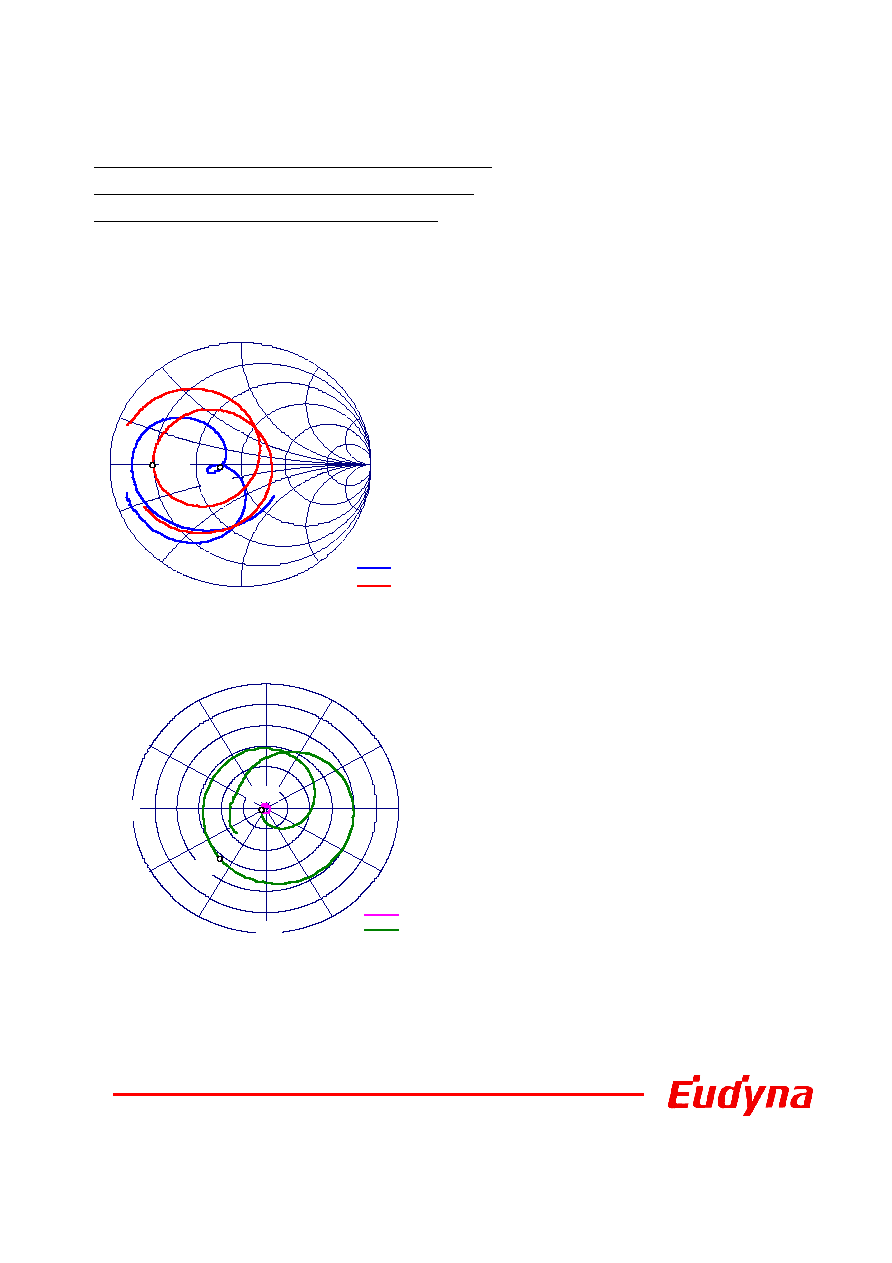

S-Parameters @V
DS
=50V, I
DS
=1000mA, f=2 to 5 GHz,
Z
l
= Z
s
= 50 ohm
Freq
[GHz]
MAG
ANG
MAG
ANG
MAG
ANG
MAG
ANG
2.0
0.368
-45.9
1.763
-138.1
0.006
165.3
0.923
159.2
2.1
0.556
-106.1
1.693
-165.4
0.007
138.9
0.910
156.4
2.2
0.698
-134.7
1.573
173.9
0.007
122.0
0.897
153.3
2.3
0.775
-151.5
1.514
157.5
0.007
108.8
0.883
148.9
2.4
0.812
-163.2
1.538
143.6
0.008
95.7
0.859
143.3
2.5
0.828
-172.5
1.663
129.2
0.009
80.0
0.827
136.4
2.6
0.834
179.4
1.900
113.8
0.011
70.1
0.768
126.8
2.7
0.824
171.3
2.294
95.8
0.013
54.7
0.670
113.9
2.8
0.795
162.6
2.808
73.5
0.016
33.5
0.506
94.3
2.9
0.737
153.0
3.413
46.0
0.020
7.9
0.271
60.6
3.0
0.644
143.1
3.854
14.6
0.022
-22.2
0.143
-51.4
3.1
0.524
134.0
3.989
-17.8
0.023
-51.6
0.353
-115.8
3.2
0.388
126.6
3.897
-47.9
0.022
-79.5
0.520
-141.1
3.3
0.242
125.0
3.700
-76.7
0.021
-107.5
0.610
-158.0
3.4
0.133
148.2
3.434
-103.9
0.020
-131.3
0.652
-170.0
3.5
0.153
-169.3
3.173
-129.6
0.019
-153.6
0.667
-179.4
3.6
0.221
-161.9
2.950
-153.3
0.018
-174.1
0.666
172.6
3.7
0.254
-167.2
2.820
-176.3
0.018
169.0
0.660
164.9
3.8
0.234
-175.7
2.758
160.1
0.019
151.3
0.645
156.4
3.9
0.154
-178.9
2.807
135.3
0.019
133.3
0.616
146.9
4.0
0.079
-114.2
2.892
106.2
0.021
110.2
0.578
134.1
4.1
0.265
-81.4
2.845
73.3
0.021
85.6
0.500
115.7
4.2
0.502
-94.7
2.577
37.0
0.018
60.0
0.380
87.2
4.3
0.677
-111.4
2.076
0.8
0.013
35.6
0.251
33.6
4.4
0.779
-125.4
1.530
-32.9
0.008
30.0
0.288
-41.3
4.5
0.833
-136.5
1.056
-62.0
0.006
55.1
0.449
-84.4
4.6
0.862
-144.3
0.709
-85.8
0.008
57.6
0.589
-109.6
4.7
0.883
-150.7
0.480
-104.7
0.009
53.8
0.683
-126.1
4.8
0.896
-155.9
0.326
-120.0
0.010
40.2
0.747
-138.2
4.9
0.902
-160.6
0.233
-132.9
0.007
34.1
0.788
-148.0
5.0
0.907
-164.8
0.167
-143.4
0.008
28.4
0.817
-155.3
S11
S21
S12
S22
S11
3.5GHz
50
3.5GHz
0
+10j
+25j
+50j
+100j
+250j
-10j
-25j
-50j
-100j
-250j
10
25
S22
S11
0.6
6
S12
S21
180
0
-90
+90
Scale for |S
21
|
Scale for |S
12
|
3.5GHz
3.5GHz
Pr
eli
mi
na
ry
IV Package Outline
Metal-Ceramic Hermetic Package
PIN ASSIGNMENT
1 : GATE
2 : SOURCE(Flange)
3 : DRAIN
Unit : mm
4
Edition 1.2
Dec. 2005
High Voltage - High Power GaN-HEMT
ES/EGN35A180IV
