N
Netz-Dioden-Modul
Rectifier Diode Module
Datenblatt / Data sheet
DZ540N
BIP AC/ 97-08-08, R.Jrke
A111/97
1/9
Seite/page
Kenndaten
Elektrische Eigenschaften
Thermische Eigenschaften
DZ540N
Elektrische Eigenschaften / Electrical properties
Hchstzulssige Werte / Maximum rated values
Periodische Spitzensperrspannung
repetitive peak reverse voltages
T
vj
= -40C... T
vj max
V
RRM
2000
2400
2200
2600
V
V
Stospitzensperrspannung
non-repetitive peak reverse voltage
T
vj
= +25C... T
vj max
V
RSM
2100
2500
2300
2700
V
V
Durchlastrom-Grenzeffektivwert
maximum RMS on-state current
I
FRMSM
1150 A
Dauergrenzstrom
average on-state current
T
C
= 100C
T
C
=
73C
I
FAVM
540
732
A
A
Stostrom-Grenzwert
surge current
T
vj
= 25 C, t
P
= 10 ms
T
vj
= T
vj max
, t
P
= 10 ms
I
FSM
16.500
14.000
A
A
Grenzlastintegral
It-value
T
vj
= 25 C, t
P
= 10 ms
T
vj
= T
vj max
, t
P
= 10 ms
It
1.360.000
980.000
As
As
Charakteristische Werte / Characteristic values
Durchlaspannung
on-state voltage
T
vj
= T
vj max
, i
F
= 2200 A
v
F
max.
1,64 V
Schleusenspannung
threshold voltage
T
vj
= T
vj max
V
(TO)
0,78 V
Ersatzwiderstand
slope resistance
T
vj
= T
vj max
r
T
0,31 m
Sperrstrom
reverse current
T
vj
= T
vj max
, v
R
= V
RRM
i
R
max.
40 mA
Isolations-Prfspannung
insulation test voltage
RMS, f = 50 Hz, t = 1 sec
RMS, f = 50 Hz, t = 1 min
V
ISOL
3,6
3,0
kV
kV
Thermische Eigenschaften / Thermal properties
Innerer Wrmewiderstand
thermal resistance, junction to case
pro Modul / per Module, = 180 sin
pro Modul / per Module, DC
R
thJC
max.
max.
0,0780
0,0745
C/W
C/W
bergangs-Wrmewiderstand
thermal resistance, case to heatsink
pro Modul / per Module
R
thCH
max.
0,02 C/W
Hchstzulssige Sperrschichttemperatur
maximum junction temperature
T
vj max
150 C
Betriebstemperatur
operating temperature
T
c op
- 40...+150 C
Lagertemperatur
storage temperature
T
stg
- 40...+150 C
prepared by: C. Drilling
date of publication: 06.05.03
approved by: M. Leifeld
revision:
1
N
Netz-Dioden-Modul
Rectifier Diode Module
Datenblatt / Data sheet
DZ540N
BIP AC/ 97-08-08, R.Jrke
A111/97
2/9
Seite/page
Mechanische Eigenschaften
Mit diesem Datenblatt werden Halbleiterbauelemente spezifiziert, jedoch keine Eigenschaften zugesichert. Sie gilt in
Verbindung mit den zugehrigen technischen Erluterungen.
This data sheet specifies semiconductor devices, but promises no characteristics. It is valid in combination with the belonging
technical notes.
Mechanische Eigenschaften / Mechanical properties
Gehuse, siehe Anlage
case, see annex
Seite 3
page 3
Si-Element mit Druckkontakt
Si-pellet with pressure contact
Innere Isolation
internal insulation
AlN
Anzugsdrehmoment fr mechanische Anschlsse
mounting torque
Toleranz 15%
M1
5
Nm
Anzugsdrehmoment fr elektrische Anschlsse
terminal connection torque
Toleranz 10%
M2
12
Nm
Gewicht
weight
G
typ.
900 g
Kriechstrecke
creepage distance
15 mm
Schwingfestigkeit
vibration resistance
f = 50 Hz
50 m/s
file-No.
E 83336
N
Netz-Dioden-Modul
Rectifier Diode Module
Datenblatt / Data sheet
DZ540N
BIP AC/ 97-08-08, R.Jrke
A111/97
3/9
Seite/page

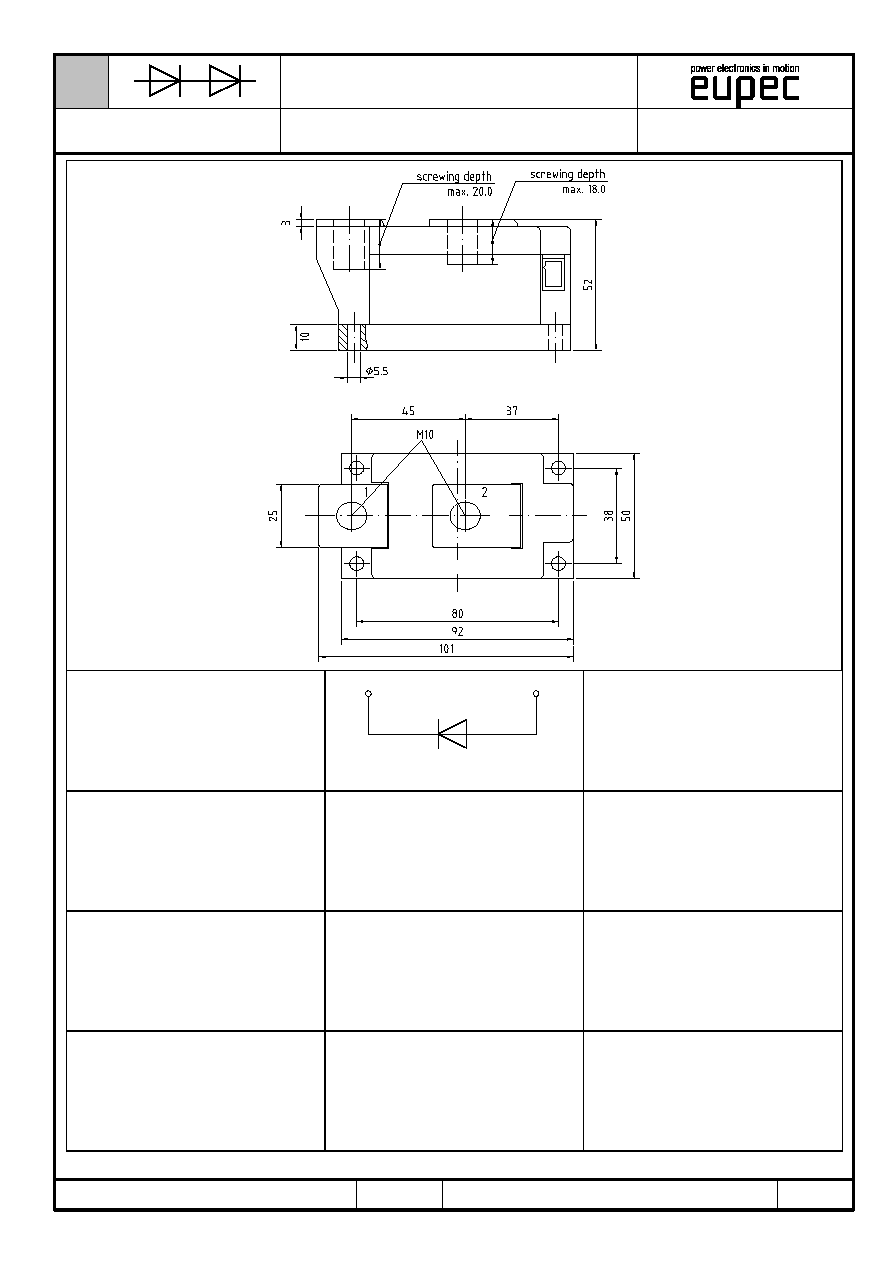

Mabild
2
1
DZ
N
Netz-Dioden-Modul
Rectifier Diode Module
Datenblatt / Data sheet
DZ540N
BIP AC/ 97-08-08, R.Jrke
A111/97
4/9
Seite/page
R,T Werte
R,Tau-Glieder des Elements
Transienter Wrmewiderstand
Analytische Elemente des transienten Wrmewiderstandes Z
thJC
fr DC
Analytical elements of transient thermal impedance Z
thJC
for DC
Pos. n
1
2
3
4
5
6
7
R
thn
[C/W]
0,00194
0,00584
0,01465
0,0254
0,0267
n
[s]
0,000732
0,00824
0,108
0,57
3
Analytische Funktion / Analytical function:
S
=
t
max
n
n=1
thn
thJC
n
t
- e
1
R
Z
0,00
0,02
0,04
0,06
0,08
0,10
0,001
0,01
0,1
1
10
100
t [s]
=
rec 60
rec120
rec180
sin180
DC
Transienter innerer Wrmewiderstand je Zweig / Transient thermal impedance per arm Z
thJC
= f(t)
Parameter: Stromfluwinkel / Current conduction angle
N
Netz-Dioden-Modul
Rectifier Diode Module
Datenblatt / Data sheet
DZ540N
BIP AC/ 97-08-08, R.Jrke
A111/97
5/9
Seite/page
R,Tau_Glieder des Khlers
Natrliche Khlung / Natural cooling
3 Module pro Khler / 3 modules per heatsink
Khler / Heatsink type: KM17 (120W)
Analytische Elemente des transienten Wrmewiderstandes Z
thCA
Analytical elements of transient thermal impedance Z
thCA
Pos. n
1
2
3
4
5
6
7
R
thn
[C/W]
0,01176
0,0412
0,717
n
[s]
3,19
28,3
1370
Verstrkte Khlung / Forced cooling
3 Module pro Khler / 3 modules per heatsink
Khler / Heatsink type: KM17 (Papst 4650)
Analytische Elemente des transienten Wrmewiderstandes Z
thCA
Analytical elements of transient thermal impedance Z
thCA
Pos. n
1
2
3
4
5
6
7
R
thn
[C/W]
0,0075
0,0435
0,239
n
[s]
6,4
31,8
497
Analytische Funktion / Analytical function:
S
=
t
max
n
n=1
thn
thCA
n
t
- e
1
R
Z
