NF227 - Адаптер для записи телефонных разговоров
Предлагаемый к сборке набор позволит радиолюбителю собрать очень полезное в быту устройство,
позволяющее записывать на магнитофон телефонные переговоры.
Устройство адаптировано под отечественные телефонные линии и из-за большого входного сопротивления не
нагружает телефонную сеть.
Технические характеристики
Напряжение питания: 12 В.
Ток в режиме покоя, не более: 1 мА.
Ток потребления в режиме срабатывания реле, не более: 30 мА.
Размеры печатной платы: 57x37 мм.
Принцип действия
Пока телефонная линия свободна (трубка телефона положена), на контакты TEL. LINE подается переменное
напряжение 48...60 В. Это напряжение выпрямляется диодным мостом D1-D4 и через стабилитрон ZD подается
на базу транзистора TR1. На базе транзистора TR1 присутствует логическая 1, а на его коллекторе - 0.
Соответственно, ключ на транзисторах VT2 и VT3 закрыт, реле обесточено и индикаторный светодиод не горит.
Когда снимают телефонную трубку, напряжение в телефонной линии резко падает (до 6...10 В), на коллекторе
VT1 появляется логическая 1, ключ VT2-VT3 открывается, реле срабатывает, подключая магнитофон к сети.
Срабатывание реле индицируется светодиодом LED.
Сигнал с телефонной линии подается через развязывающий конденсатор С1 и переменный резистор VR1
(регулятор громкости) на вход MIC магнитофона. Диоды D6-D9 защищают вход магнитофона от всплесков
напряжения (например, в режиме звонка).
Конденсатор С2 служит для исключения ложных срабатываний реле (например, при наборе номера с
параллельного аппарата).
Конструкция
Конструктивно устройство выполнено на печатной плате из фольгированного стеклотекстолита размерами 57x37
мм.
Ориентировочная розничная цена: 200 рублей
Мастер КИТ
Тел.: (495) 234-77-66
http://www.masterkit.ru/
Категория
Телефонные аксессуары
Сложность
Средние

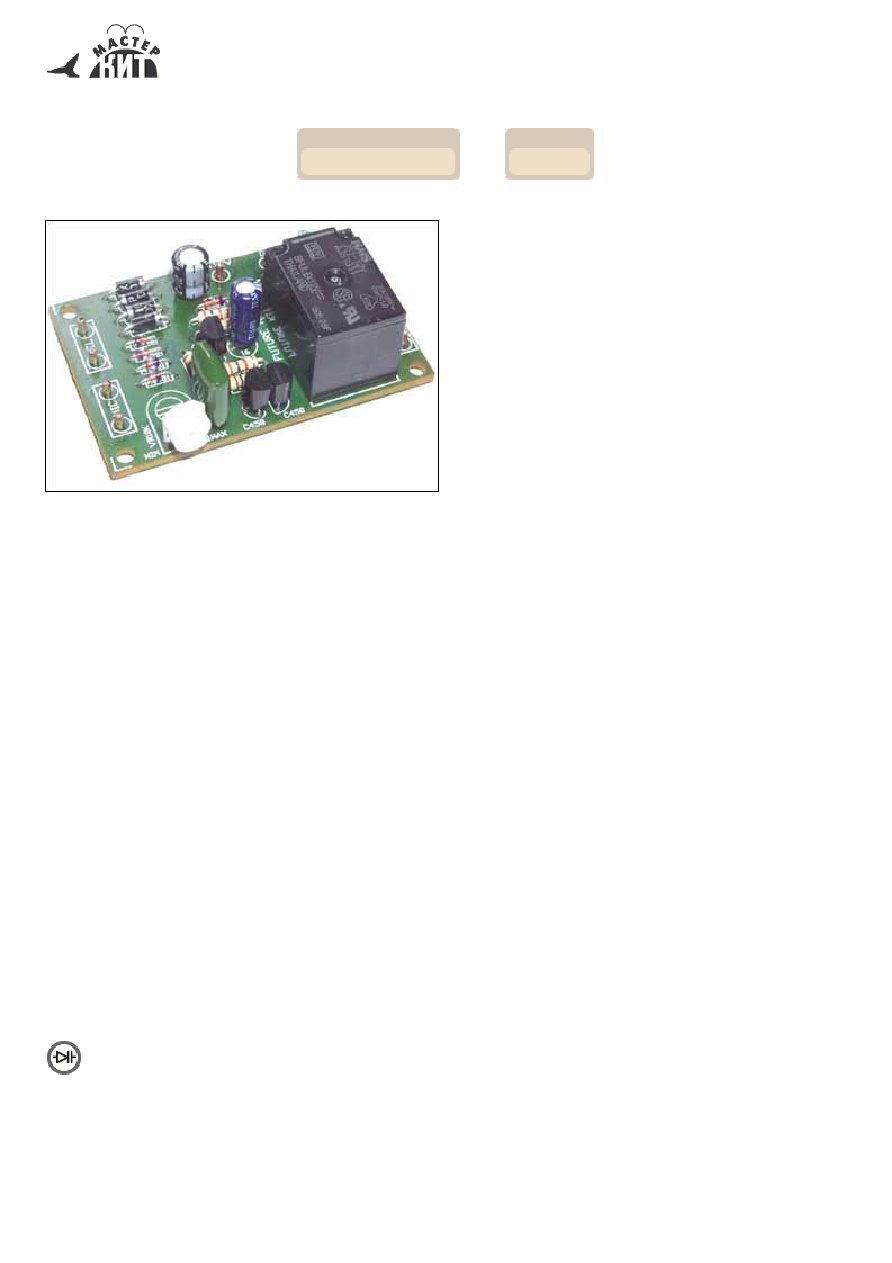

Общий вид набора
