NM4411 Ц 4-x канальное исполнительное устройство (блок реле)
Предлагаемый набор позволит радиолюбителю собрать 4-х канальное исполнительное устройство (блок реле)
рассчитанное на работу с 4-мя независимыми нагрузками с максимальным током 6 A и максимальным
напряжением 277 B. Каждый канал поддерживает работу как на замыкание нагрузки, так и на размыкание. Входы
устройства рассчитаны на стандартные ТТЛ уровни сигналов включения-выключения. С помощью предлагаемого
набора можно автоматизировать процессы пуска систем вентиляции, освещения, охлаждения, нагревательного
оборудования и т.д.
Технические характеристики.
Напряжение питания: 12 В.
Число каналов: 4.
Ток потребления (все каналы в режиме замыкания): 10 х 4 = 40 мА.
Напряжение срабатывания одного канала: 5 В.
Размеры печатной платы: 85х58 мм.
Описание работы устройства.

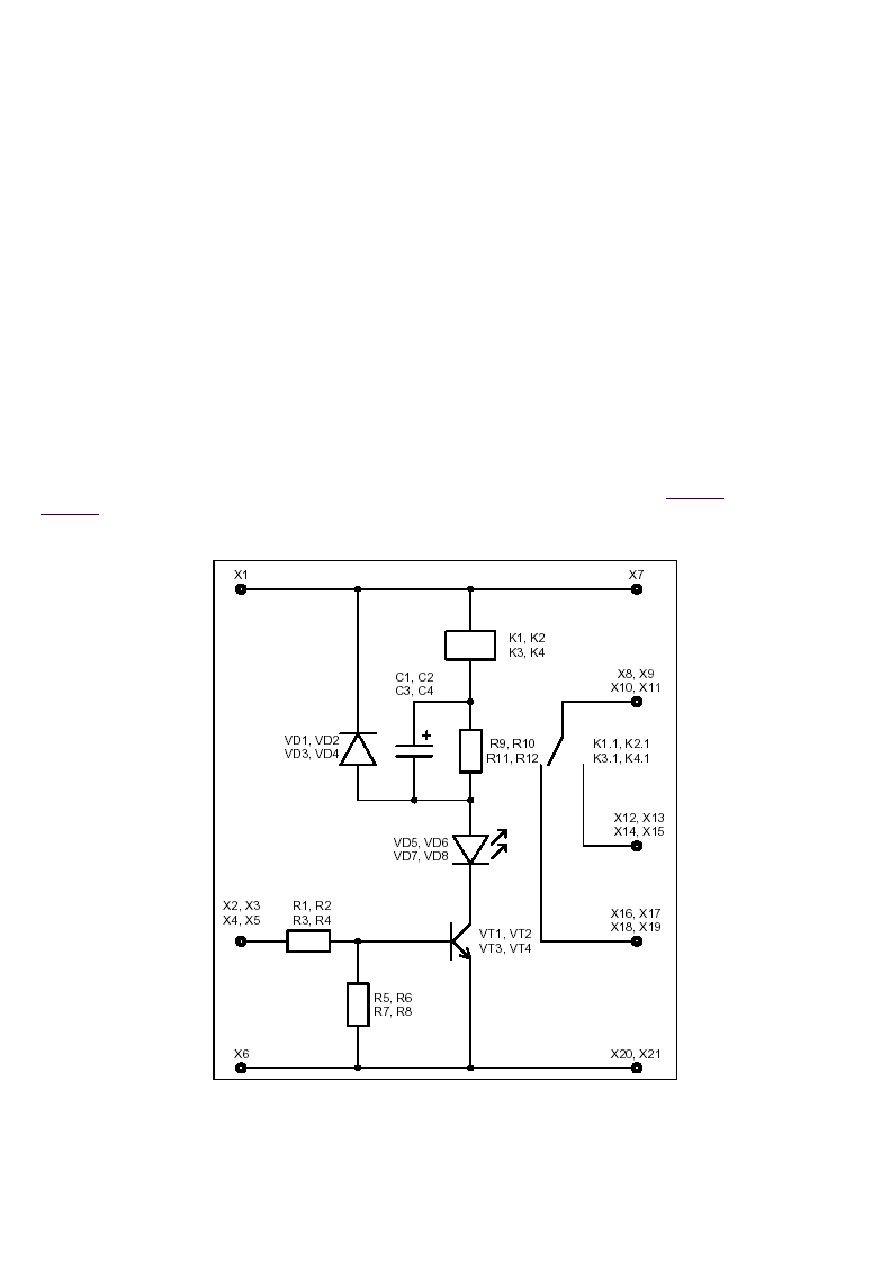

Все четыре канала блока реле выполнены по идентичным схемам. Каждый канал состоит из транзисторного
ключа VT1ЕVT4, электромагнитного реле K1ЕK4, светодиода VD5ЕVD8. Светодиод VD5ЕVD8 индицирует
срабатывание реле K1ЕK4. Резисторный делитель в цепи базы транзистора VT1ЕVT4 обеспечивает привязку
напряжения срабатывания устройства к стандартным ТТЛ уровням. В цепь коллектора VT1ЕVT4, через
параллельно соединённые резистор R9ЕR12 и конденсатор C1ЕC4, включена обмотка электромагнитного реле
K1ЕK4, контактная группа K1.1ЕK4.1 которого замыкает-размыкает (в зависимости от точек подключения
нагрузки, а именно точки X8ЕX11-X12ЕX15 на замыкание, X8ЕX11-X16ЕX19 на размыкание реле соответственно)
цепь питания нагрузки. При замыкании электронного ключа VT1ЕVT4, конденсатор C1ЕC4, заряжаясь через
обмотку реле K1ЕK4, создаёт импульс тока, достаточный для притяжения якоря этого реле. После заряда
конденсатора якорь реле удерживается меньшим током, протекающим через резистор R9ЕR12, что делает
устройство экономичнее с точки зрения потребления тока. Диод VD1ЕVD4 защищает транзистор VT1ЕVT4 от
импульсного пробоя в момент его закрытия.
Источник управляющих сигналов подключается к точкам X2 (1-ый канал), X3 (2-ой канал), X4 (3-ий канал), X5 (5-
ый канал), X6 (земля).
Нагрузки подключаются к точкам X8ЕX11-X12ЕX15 на замыкание, X8ЕX11-X16ЕX19 на размыкание реле
соответственно.
Напряжение питание подается на точки X1, X20, либо X7, X21.
При необходимости коммутации нагрузки с током потребления свыше 6А реле K1ЕK4 можно заменить более
Мастер КИТ
Тел.: (495) 234-77-66
http://www.masterkit.ru/
Категории
Бытовая электроника и автоматика
Сложность
Средние
Общий вид набора
сильноточным (с аналогичными параметрами замыкания первичной обмотки) или использовать реле K1ЕK4 для
включения другого, более мощного.
Конструкция.
Конструктивно блок реле выполнен на печатной плате из фольгированного стеклотекстолита.
Конструкция предусматривает установку платы в корпус (входит в комплект), для этого зарезервированы
монтажные отверстия по краям платы диаметром 3 мм. Плата в корпусе крепится в зажим между крышкой и
основанием.
Для удобства подключения питающего напряжения и нагрузки на плате зарезервированы посадочные места под
клеммные винтовые зажимы (парные Ц точки X1, X20; X7, X21; тройной Ц точки X8, X12, X16; X9, X13, X17; X10,
X14, X18; X11, X15, X19).
Подключение источника питания осуществляется либо к точкам X1, X20, либо к X7, X21. Два разъема питания
позволяет подключать несколько блоков реле к одному источнику питания "на проход".
Порядок настройки.
Правильно собранный блок реле не требует настройки. Однако перед его использованием необходимо проделать
несколько операций.
1. Проверьте правильность монтажа.
2. Особенно внимательно проверьте правильность установки полупроводников и электролитических
конденсаторов.
3. Внимательно проверьте правильность подключения управляющих сигналов, питания и нагрузки.
4. Подайте напряжение питания.
Рекомендации по совместному использованию электронных наборов.
Данное устройство рекомендуется использовать совместно с наборами: ИК приемник
NM3311
и ИК передатчик
NM3312
.
Ориентировочная розничная цена: 450 рублей
