NS087 - Разветвитель видеосигнала (BC547)

Разветвитель предназначен для подключения нескольких пользователей к одному источнику видеосигнала. Он
позволяет вести одновременную запись на три видеомагнитофона или обеспечить просмотр изображения с
видеокамеры на трех TV-мониторах.
Напряжение питания устройства: 12 В, максимальный ток: 100 мА. Сопротивление нагрузки: 75 Ом. Размеры
печатной платы: 35х120 мм.

Порядок сборки:

- проверьте комплектность набора согласно перечню элементов;
- отформуйте выводы элементов и установите их на плате в соответствии с монтажной схемой;
- в соответствии с монтажной схемой на печатной плате установите транзисторы в плату;
- установите штыревые контакты;
- проверьте правильность монтажа;
- подключите входные и выходные провода, а также провода от стабилизированного источника питания;
- включите питание.

Правильно собранное устройство в настройке не нуждается.

Рекомендации по совместному использованию электронных наборов

Вы можете выбрать подходящий источник стабилизированного напряжения

NM1014

NS062

корпус

для

разветвителя.

Ориентировочная розничная цена: 370 рублей

Мастер КИТ

Тел.: (495) 234-77-66
http://www.masterkit.ru/

Категория

Теле/видео устройства

Сложность

Средние

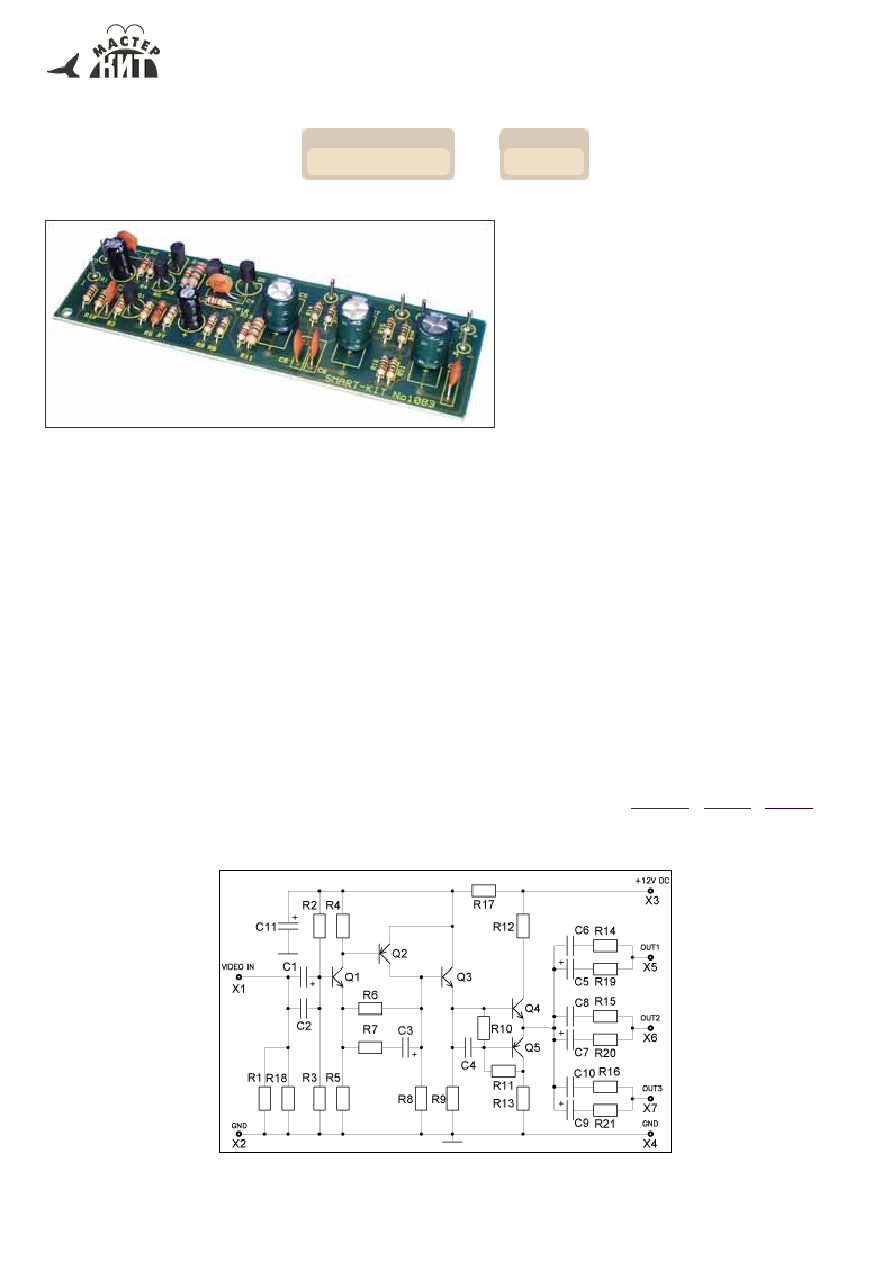

Общий вид набора

Схема
