ФОТОМИКРОСХЕМА ФДУ-113Т
Фотомикросхема ФДУ-113Т разработана и выпускается ООО МЭРИ на базе
трансимпедансного усилителя GTA155MD фирмы Gaintech и фотодиодной структуры ФДС-113
ООО МЭРИ. Основные достоинства этой микросхемы:
- низкий уровень шума на входе - 1,5 рА/Гц
1/2
,
- трансимпеданс по одному входу 62 кОм,
- дифференциальный выход,
- однополярное питание 5,0 В.
Фотомикросхема предназначены для использования в качестве приемника в волоконно-
оптических линиях связи или в высокоскоростных компьютерных сетях.
В таблице приведены основные характеристики этой микросхемы.
Параметры усилителя (в таблице сохранены обозначения, принятые производителем усилителя)
Символ Параметр
Условия
измерения
Мин. Тип. Макс. Единицы
измерения
R
out
Выходное сопротивление (по
одному выходу)
62
Ом
I
noise
Шумовой ток, приведенный
ко входу
Входная емкость 1
пФ, R
l
>500 Ом
1,5
пА/Гц
1/2
I
max
Входной ток
2
мА
G
Малосигнальный
трансимпеданс
по одному выходу
дифференциальный
35
50
кОм
кОм
V
out
Дифференциальное
выходное напряжение
900
мВ
BW
Ширина полосы пропускания
(-3дб)
120
140
160
МГц
T
agc
Время срабатывания АРУ
33
мс
PSRR Коэффициент влияния
напряжения питания
<4 МГц 35
дб
Z
in
Входное сопротивление
3
кОм
Характеристики используемой кремниевой p
+
--n
+
фотодиодной структуры
Параметр
Значение
Единицы измерения
Площадь фоточувствительной области 0,5
мм
2
Диапазон спектральной чувствительности 400-1100
нм
Максимум спектральной чувствительности
(=830нм)
0,55
А/Вт
Темновой ток (тип./макс.), U
см
=10 В 0,02/1
нА
Емкость p-n-перехода при U
см
=0/10 В 2,5-4,0/0,7-1,4
пФ
Удельная обнаружительная способность 2,2*10
13
смГц
1/2
/Вт

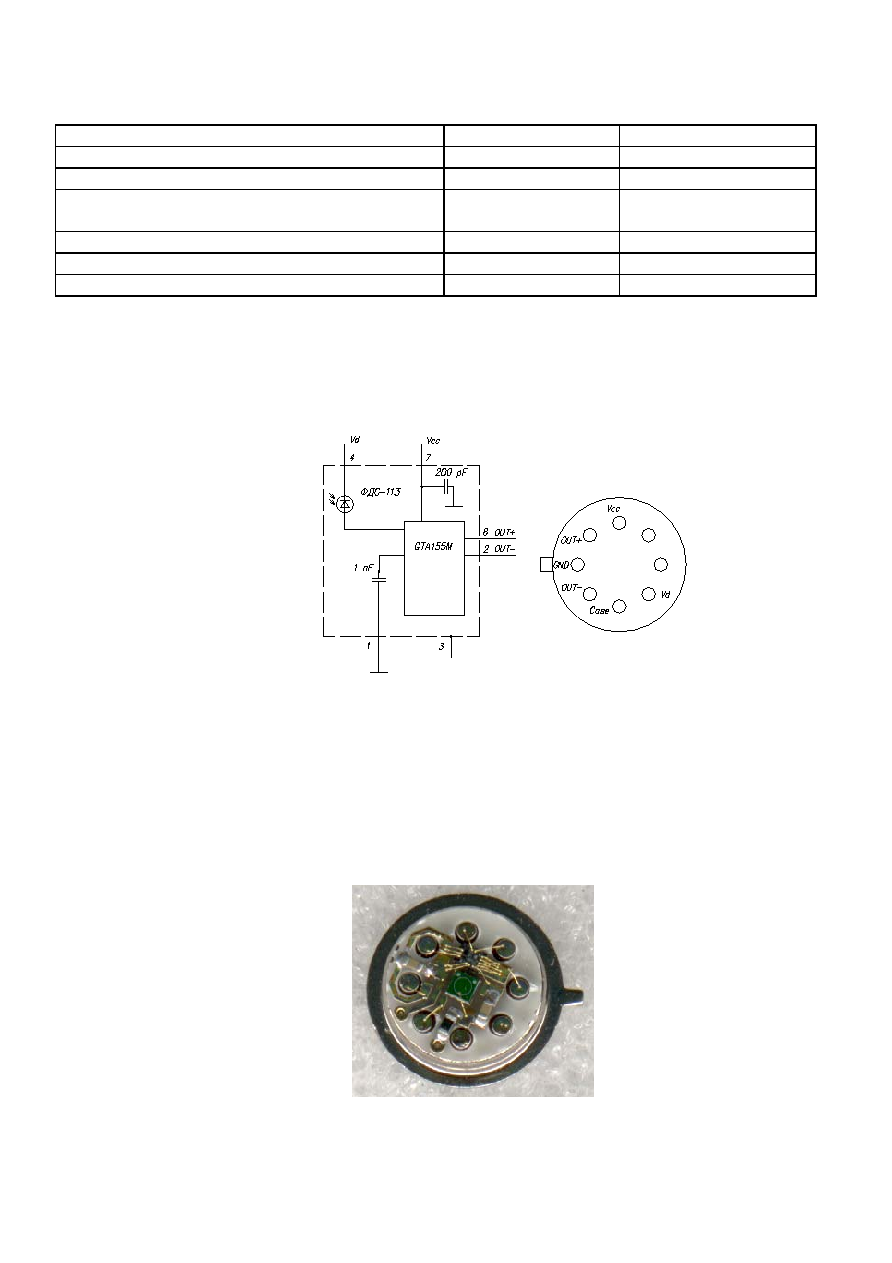

На рисунке представлена реализуемая в микроэлектронном гибридном исполнении электрическая
схема включения:
Расположение
выводов
(
вид
снизу
).
Фотомикросхема выпускается в стандартном 8-выводном металлическом корпусе типа ТО-99,
среди вариантов исполнения входного окна - кварцевое стекло (спектральный диапазон 350-1100
нм), прозрачный для видимого спектра света компаунд (спектральный диапазон 400-1100 нм) или
компаунд-фильтр (спектральный диапазон 700-1100 нм).
