General Description

The National Semiconductor

�

GeodeTM CS4210 is a PCI-

based IEEE 1394 OHCI (Open Host Controller Interface)
controller. The CS4210 provides an implementation of the
IEEE 1394 Link Layer functionality according to the pro-
gramming model defined by 1394 OHCI Specification Ver-
sion 1.0. It supports high speed serial communication up to
400 Mbits per second.

The CS4210 is an implementation of the link layer protocol
of the IEEE 1394 high speed serial bus, with additional fea-
tures to support the transaction and bus management lay-
ers. The CS4210 also includes DMA engines for high
speed performance data transfer and a host PCI bus inter-
face. Perfect for use in PC, set-top box, thin client, and
WebPADTM system applications.

The CS4210 supports two types of data transfers: asyn-
chronous and isochronous.

The CS4210 provides an external IEEE 1394 physical layer
device interface. The CS4210's physical layer interface
(PHY-Link) is compatible with the GeodeTM CS4103 and
other IEEE 1394 physical layer devices.

Features

Supports 100, 200, and 400 Mbit/sec data transfer rates

Compliant with 1394 OHCI Specification Version 1.0

Compatible interface with the Geode CS4103 IEEE
P1394a Physical Layer (PHY) device and other IEEE

1394-1995 version and P1394a Draft 2.0 Physical Layer
devices

Eight isochronous transmit contexts

Eight isochronous receive contexts

Capable of reading a 128-byte descriptor in one burst

128 byte, zero wait state bursting

Dynamically re-prioritize services

2 KB of isochronous transmit FIFO

2 KB of asynchronous transmit FIFO

4 KB of receiver FIFO

Per-packet FIFO thresholding

Four concurrent posted writes

Eight pending physical responses

National specific configuration registers

C interface support for an optional serial EEPROM

Accepts and generates external 8 kHz reference clock

5V tolerant PCI rev 2.1 I/O interface

0.25� CMOS

100-pin LQFP (Low-profile Quad Flat Pack) package

NAND tree for test purposes

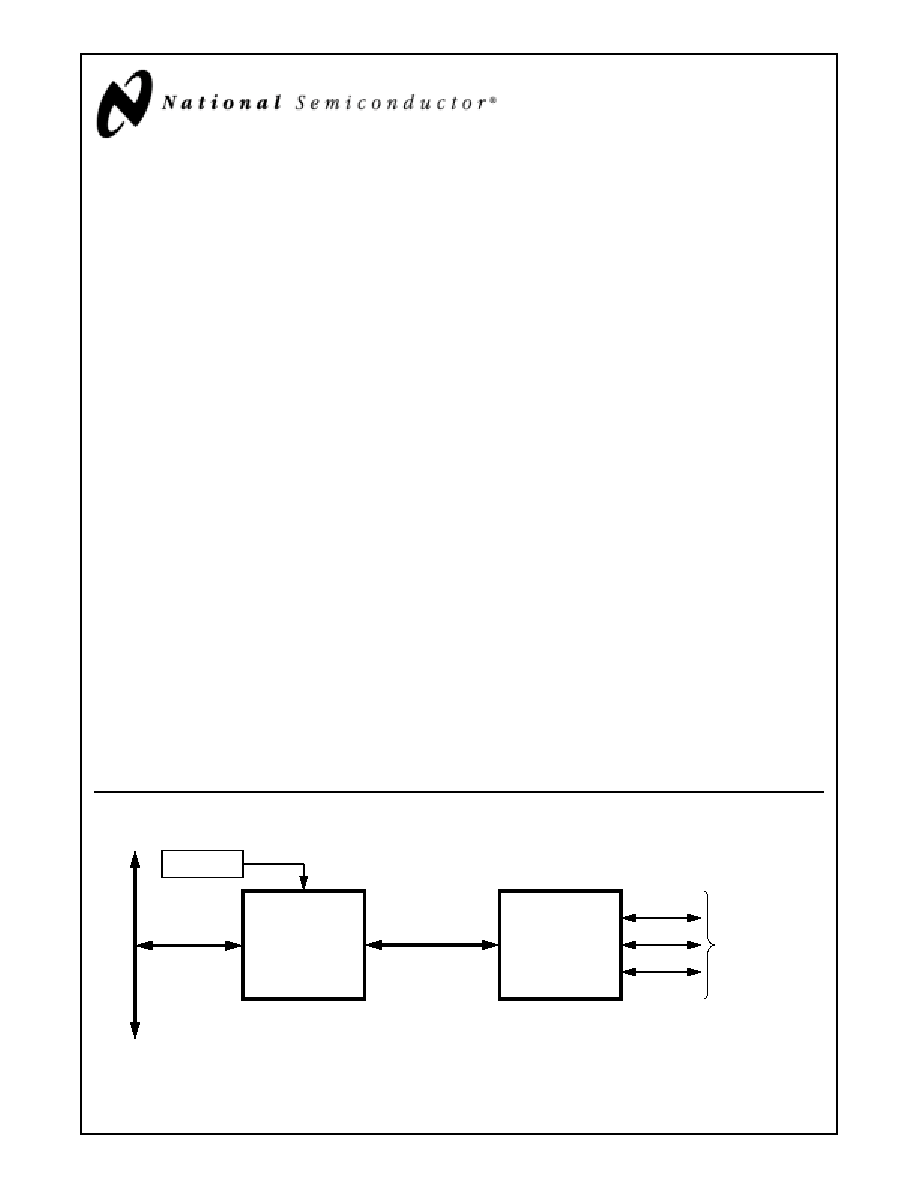

System Block Diagram

GeodeTM CS4210

IEEE 1394

OHCI Controller

GeodeTM CS4103

P1394a

Physical Layer

EEPROM

C Interface

PCI Interface

PHY-Link Interface

PCI Bus

IEEE 1394
Cable
Connectors

July 2000

GeodeTM CS4210 IEEE 1394
OHCI Controller

National Semiconductor is a registered trademark of National Semiconductor Corporation.
Geode and WebPAD are trademarks of National Semiconductor Corporation.
For a complete listing of National Semiconductor trademarks, please visit www.national.com/trademarks.

www.national.com

Revision 1.0

GeodeTM

S4210

Table of Contents

1.0

Architectural Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

1.1

PCI INTERFACE MODULE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

1.2

DMA ENGINE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6

1.2.1

Transfer Engine . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

1.2.2

Host Memory Organization . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

1.2.3

ATDMA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

1.2.4

ITDMA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

1.2.5

RDMA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

1.3

TRANSMIT DRAIN . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

1.4

RECEIVE FILL . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

1.5

LINK LAYER . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

1.6

PHYSICAL LAYER INTERFACE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

1.7

REGISTER SET . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

1.8

RELATED DOCUMENTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7

2.0

Signal Definitions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

2.1

PIN ASSIGNMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 8

2.2

SIGNAL DESCRIPTIONS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2.2.1

PCI Bus Interface Signals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 12

2.2.2

PHY-Link Interface Signals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 13

2.2.3

Miscellaneous Interface Signals . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

2.2.4

Power Supplies and Ground Connections . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 14

3.0

Operational Description . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3.1

OVERVIEW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3.1.1

Asynchronous Data Transfer Functions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3.1.2

Isochronous Data Transfer Functions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3.1.3

Miscellaneous Functions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15

3.2

SOFTWARE INTERFACE OVERVIEW . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3.2.1

Registers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3.2.2

DMA Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3.2.2.1

DMA Memory . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3.2.2.2

Physical Response DMA . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3.2.3

Interrupts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3.2.3.1

Asynchronous Transmit Interrupts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3.2.3.2

Asynchronous Receive Interrupts. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 16

3.2.3.3

Isoch Tx and Rx Context Interrupts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 17

3.3

COMMON DMA CONTROLLER FEATURES . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

3.3.1

Context Registers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

3.3.2

ContextControl.event . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19

3.3.2.1

ContextControl.run . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

3.3.2.2

ContextControl.wake . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

3.3.2.3

ContextControl.active . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

3.3.2.4

ContextControl.dead. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 21

3.3.2.5

CommandPtr . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 22

3.4

LIST MANAGEMENT . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

3.4.1

Context Initialization . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

3.4.2

Appending to Running List . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

3.4.3

Stopping a Context . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

3.4.4

Hardware Behavior . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

Revision 1.0

www.national.com

GeodeTM

4210

Table of Contents

(Continued)

3.5

ASYNCHRONOUS RECEIVE . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23

3.5.1

Unrecoverable Error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

3.5.2

Ack Codes for Write Requests . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

3.5.3

Posted Writes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 24

3.5.4

Retries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

3.5.5

DMA Summary . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 25

3.6

PHYSICAL REQUESTS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

3.6.1

Filtering Physical Requests . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 26

3.6.2

Posted Writes . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

3.6.3

Physical Responses . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

3.6.4

Physical Response Retries . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

3.6.5

Interrupt Considerations for Physical Requests . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

3.6.6

Bus Reset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27

3.7

HOST BUS ERRORS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

3.7.1

Causes of Host Bus Errors . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

3.7.2

CS4210 Actions When Host Bus Error Occurs . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

3.7.2.1

Descriptor Read Error. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

3.7.2.2

xferStatus Write Error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

3.7.2.3

Transmit Data Read Error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 28

3.7.3

Isochronous Transmit Data Write Error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

3.7.4

Asynchronous Receive DMA Data Write Error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

3.7.5

Isochronous Receive Data Write Error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

3.7.6

Physical Read Error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

3.7.7

Posted Write Error . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 29

3.8

BUS RESETS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

3.8.1

Asynchronous Transmit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

3.8.2

Asynchronous Receive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

3.8.3

Isochronous Transmit and Receive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30

3.9

SERIAL EEPROM . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

3.9.1

Serial EEPROM Cyclic Redundancy Check . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31

4.0

Register Descriptions. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

4.1

PCI CONFIGURATION SPACE ACCESS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 33

4.2

REGISTER SUMMARY . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 34

4.3

PCI CONFIGURATION REGISTERS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 40

4.4

OHCI CONFIGURATION REGISTERS . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 48

4.4.1

Version Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

4.4.2

GUIDROM Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 58

4.4.3

ATRetries Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 59

4.4.4

Autonomous CSR Resources . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 60

4.4.5

Configuration ROM Header Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

4.4.6

Bus Identification Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 61

4.4.7

Bus Options Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 62

4.4.8

Global Unique ID Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

4.4.9

Configuration ROM Mapping Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 63

4.4.10

PostedWriteAddress Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

4.4.11

Vendor ID Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 64

4.4.12

HCControl Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 65

4.4.12.1 noByteSwapData . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 66
4.4.12.2 programPhyEnable and aPhyEnhanceEnable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67
4.4.12.3 LPS and linkEnable . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 67

www.national.com

Revision 1.0

GeodeTM

S4210

Table of Contents

(Continued)

4.4.13

Self-ID Buffer Pointer Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

4.4.14

Self-ID Count Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 68

4.4.15

IRMultiChanMask Registers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 69

4.4.16

Interrupts . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70

4.4.16.1 IntEvent Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 70
4.4.16.2 Bus Reset . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
4.4.16.3 IntMask Register. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 72
4.4.16.4 IsochTxIntEvent Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
4.4.16.5 IsochTxIntMask Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 73
4.4.16.6

IsochRxIntEvent Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

4.4.16.7 IsochRxIntMask Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 74

4.4.17

Fairness Control Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

4.4.18

LinkControl Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 75

4.4.19

Node ID and Status Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 76

4.4.20

PHYControl Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

4.4.21

IsochCycleTimer Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 77

4.4.22

Asynchronous Request Filter Registers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 78

4.4.23

Physical Request Filter Registers . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 79

4.4.24

Asynchronous Request/Response Transmit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 80

4.4.24.1 Async Request Transmit Context Control Register. . . . . . . . . . . . . . . . . . . . . . . . . . . 80
4.4.24.2 Async Request Transmit Command Pointer Register. . . . . . . . . . . . . . . . . . . . . . . . . 80
4.4.24.3 Async Response Transmit Context Control Register . . . . . . . . . . . . . . . . . . . . . . . . . 81
4.4.24.4 Async Response Transmit Command Pointer Register . . . . . . . . . . . . . . . . . . . . . . . 81

4.4.25

Asynchronous Request/Response Receive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 82

4.4.25.1 Async Request Receive Context Control Register . . . . . . . . . . . . . . . . . . . . . . . . . . . 82
4.4.25.2 Async Request Receive Command Pointer Register . . . . . . . . . . . . . . . . . . . . . . . . . 82
4.4.25.3 Async Response Receive Context Control Register . . . . . . . . . . . . . . . . . . . . . . . . . 83
4.4.25.4 Async Response Receive Command Pointer Register. . . . . . . . . . . . . . . . . . . . . . . . 83

4.4.26

Isochronous Transmit . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

4.4.26.1

Isoch Transmit Context Control Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 84

4.4.26.2 Isoch Transmit Command Pointer. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 85

4.4.27

Isochronous Receive . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86

4.4.27.1 Isoch Receive Context Control Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 86
4.4.27.2 Isoch Receive Command Pointer Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88
4.4.27.3 Isoch Receive Context Match Register. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 88

4.5

NATIONAL (NSC) SPECIFIC CONFIGURATION REGISTERS . . . . . . . . . . . . . . . . . . . . . . . 89

4.5.1

nscControl Register . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 91

4.5.2

nscEventSet/Clear . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

4.5.3

nscMaskSet/Clear . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 93

4.5.4

nscRAMBist . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

4.5.5

nscCmcControl . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

4.5.6

nscTxThreshold . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

4.5.7

nscSubSystem . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 94

4.5.8

nscPhysReadCount . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

4.5.9

nscPhysWriteCount . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

4.5.10

nscPhysLockCount . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 95

4.5.11

nscBusmgrID . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

4.5.12

nscBandwAvail . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

4.5.13

nscChanAvailHi . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

4.5.14

nscChanAvailLo . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 96

Электронный компонент: CS4210

Document Outline
