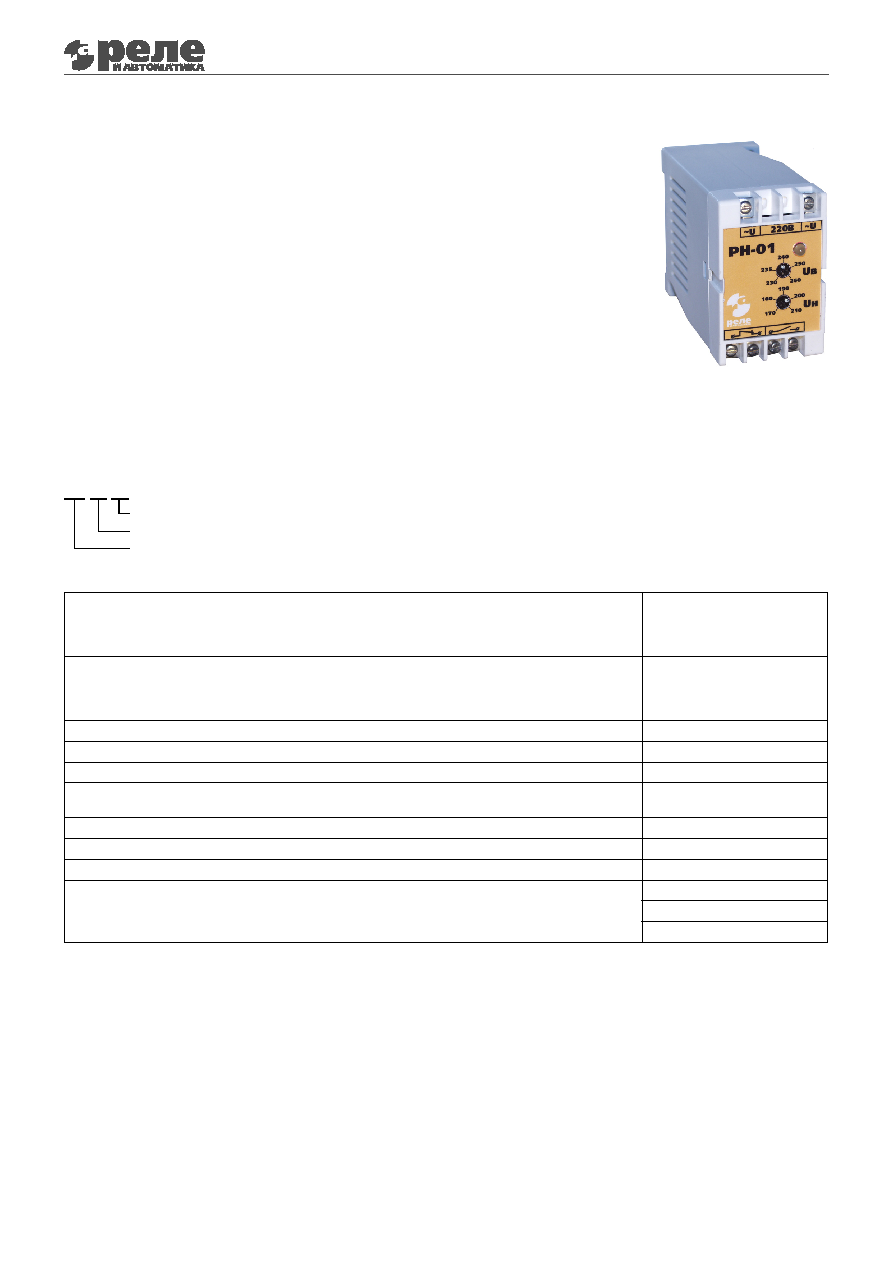

Реле напряжения РН-01
реле напряжения рн-01
общие сведения
Реле напряжения РН-01 предназначено для контроля величины напряжения
сети переменного тока и применяется в схемах релейной защиты и автоматики
электрических систем.
условия эксплуатации
Районы с умеренным климатом - исполнение УХЛ.
Закрытые производственные помещения с искусственно регулируемыми
климатическими условиями категория размещения 4.
Диапазон рабочих температур от +1 до +40њС.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g с частотой
до 60Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и
длительностью не более 10мкс.
Степень защиты реле IP40, выводных зажимов - IP20.
Реле предназначены для монтажа на DIN-рейку или на плоскость.
структура условного обозначения
рн-01 Х4
Климатическое исполнение УХЛ и категория размещения (4)
Модификация
Реле напряжения
теХнические Характеристики
Диапазон контролируемых напряжений (питания) по исполнениям,
относительно номинального, В (50/60 Гц)
220
110
60
24
176...264
88...132
48...72
19...30
Минимальный контролируемый диапазон напряжений (по исполнениям), В
220
110
60
24
210...230
105...115
57...63
23...25
Погрешность установки, %
5
Средняя основная погрешность, %
5
Погрешность от изменения температуры, на 1њС
0.1
Время срабатывания реле при отклонении контролируемого напряжения от допустимого диапазона,
с, не более
0.2
Время повторной готовности, с, не более
2
Потребляемая мощность, Вт, не более
1.5
Масса, кг
0.15
Номинальные режимы коммутации на одну контактную группу
(количество циклов срабатывания, не менее)
0.1,
12В (не менее 5х10
5
)
5А, = 30В (не менее 9х10
4
)
5А, ~ 220В (не менее 9х10
4
)
Реле напряжения РН-01 включается, если контролируемое напряжение находится в требуемом диапазоне,
цвет индикатора - зеленый. В противном случае - реле выключено, цвет индикатора - красный. Диапазон
(верхнее и нижнее значения) устанавливается с помощью потенциометра на передней панели.
конструкция
Реле напряжения размещено в пластмассовом корпусе. В верхней части размещены контактные зажимы
для подключения напряжения питания, в нижней - контактные зажимы для подключения внешних
коммутируемых цепей. На передней панели находятся: потенциометры регулировки верхнего и нижнего
значений контролируемого напряжения, а также индикатор состояния исполнительного реле.
105187, Москва, Измайловское шоссе, 73-Б
т/ф: 101-2262, 166-3917, 166-3930, 166-3935
e-mail: info@rele.ru; http://www.rele.ru
164
Реле напряжения РН-01

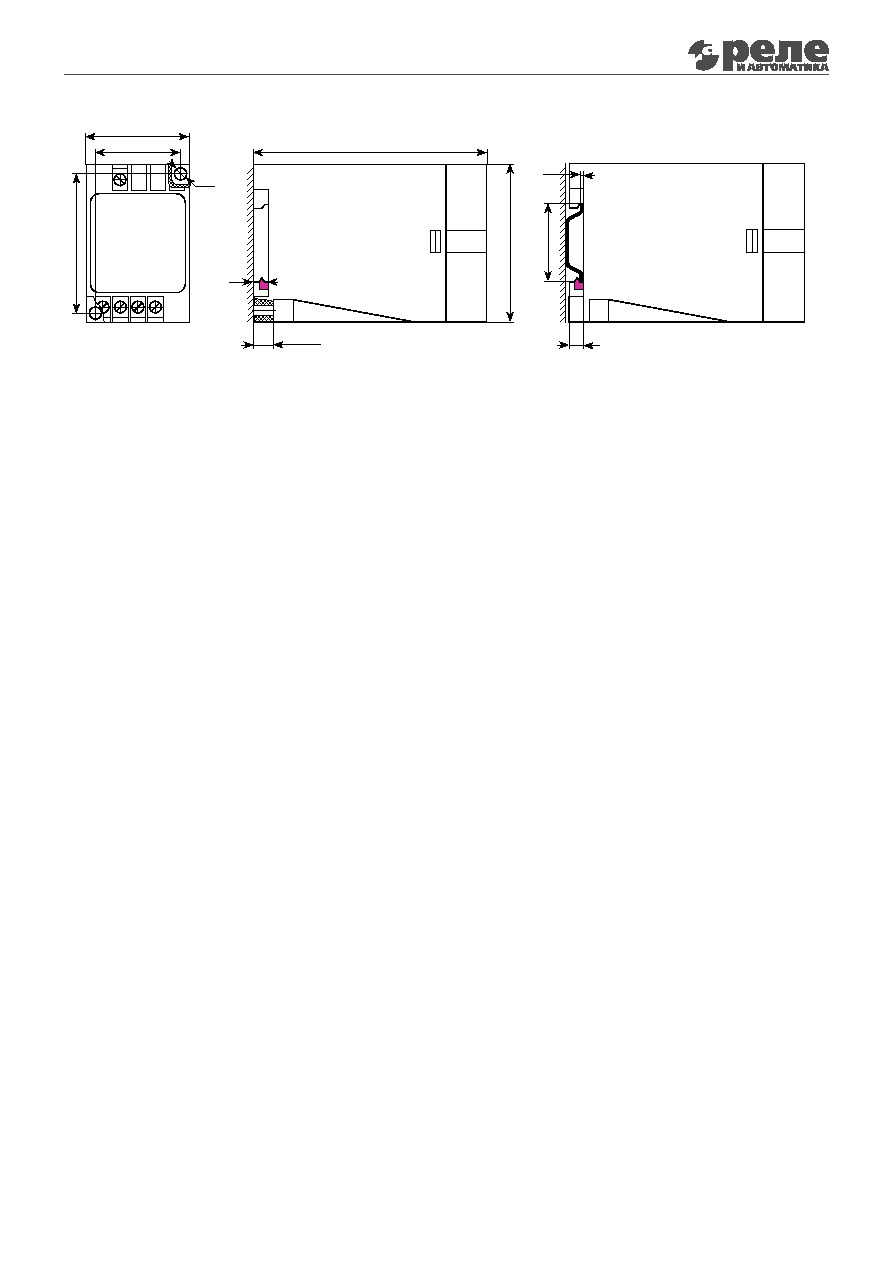

габаритные и установочные размеры
Крепление на DIN-рейку
45
100
5
35
0.3
6.5
0.2
60

0.3
35

0.3
70
1.2
7
-1
5
Крепление на панель
