Выключатели кнопочные типа ВК14-21
ВЫКЛЮЧАТЕЛИ КНОПОЧНЫЕ типа ВК14-21
ОБЩИЕ СВЕДЕНИЯ
Выключатели кнопочные типа ВК14-21 предназначены для коммутации электрических цепей управления
переменного тока частотой 50 и 60Гц напряжением до 660В и постоянного тока напряжением до 440В.
Выключатели применяются для комплектации панелей, пультов, постов и шкафов управления в стационарных
установках.
УСЛОВИЯ ЭКСПЛУАТАЦИИ
Диапазон рабочих температур от -60 до +50њС при относительной влажности от 98 до 100%.
Высота над уровнем моря не более 4300м.
Окружающая среда взрывобезопасная, не содержащая пыли в концентрациях, снижающих параметры
изделия в недопустимых пределах.
Допускаются вибрационные нагрузки с частотой 1...60Гц при ускорении 2g.
СТРУКТУРА УСЛОВНОГО ОБОЗНАЧЕНИЯ
ВК14-21-ХХХ110-ХХ Х3:
ВК14 - обозначение серии;
21 - номинальный ток (10А);
Х - исполнение по виду материала контактов;
Х - количество замыкающих контактов (полюсов);
Х - количество размыкающих контактов (полюсов);
11 - вид управляющего элемента (толкатель цилиндрический);
0 - наличие (или отсутствие) фиксации (без фиксации);
ХХ - степень защиты выключателя;
Х - климатическое исполнение (У, УХЛ, Т);
3 - категория размещения.

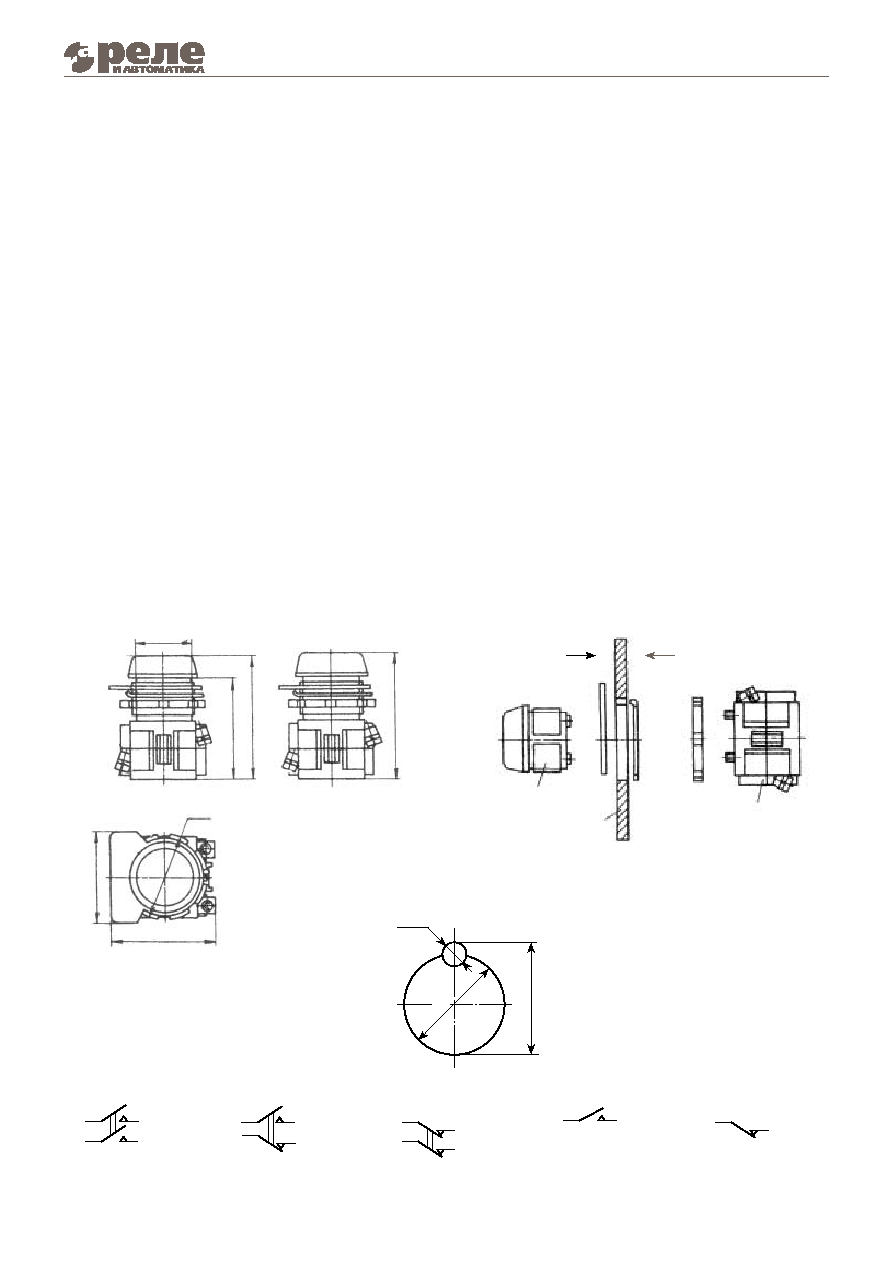

ГАБАРИТНЫЕ, УСТАНОВОЧНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ
40
55
48
47
58
64
М30х1-8g
а)
б) остальное см. а)
а) со степенью защиты
IP40, IP434;
б) со степенью защиты
IP54.
Размеры установочного
отверстия на панели.
СХЕМЫ ЭЛЕКТРИЧЕСКИЕ
2 замыкающих
контакта
1 замыкающий и
1 размыкающий
2 размыкающих
контакта
1 замыкающий
1 размыкающий
1
2
3
Порядок установки выключателя со степенью
защиты IP54: 1 - управляющее устройство,
2 - панель, 3 - коммутирующее устройство.
5
33
30.5
