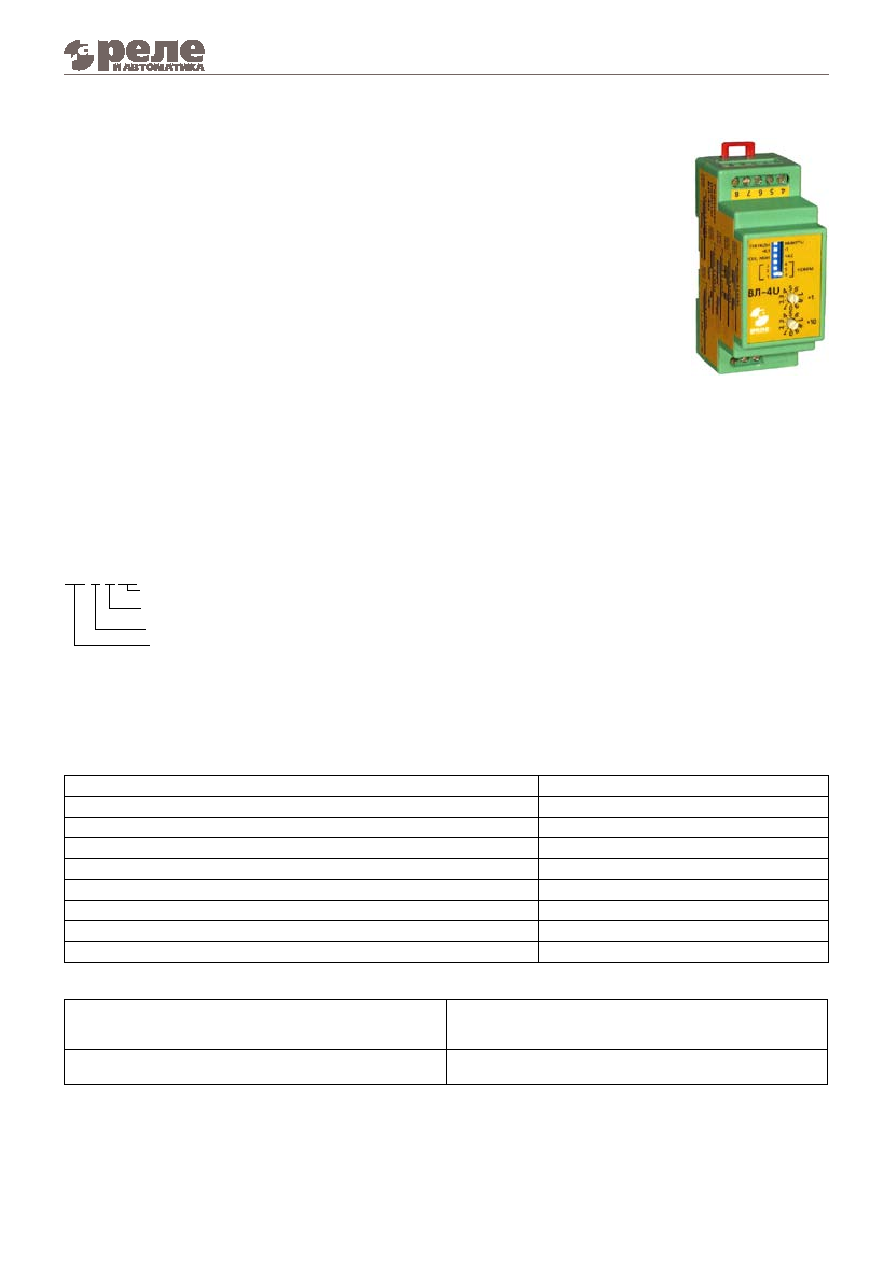

Реле времени ВЛ-4U
Реле вРемени вл-4U
ОБЩие СвеДениЯ
Реле времени ВЛ-4U предназначено для коммутации электрических цепей с
определенными, предварительно установленными выдержками времени, и применяется
в схемах автоматики как комплектующее изделие.
Реле ВЛ-4U является функциональным аналогом реле ВЛ-54 и может использоваться
для его замены.
Реле выполнено на современной элементной базе.
УСлОвиЯ ЭКСПлУАТАЦии
Районы с умеренным климатом - исполнение УХЛ.
Закрытые производственные помещения с искусственно регулируемыми климатическими
условиями - категория размещения 4.
Диапазон рабочих температур от +1 до +40њС.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц, до 2g частотой до 60Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и
длительностью не более 10мкс.
Окружающая среда взрывобезопасная, не содержащая пыли в количестве, нарушающем работу реле, а
также агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию.
Степень защиты реле IP40, выводных зажимов - IP20.
Реле предназначено для монтажа на DIN-рейку.
СТРУКТУРА УСлОвнОгО ОБОзнАчениЯ
Климатическое исполнение (УХЛ) и категория размещения (4)
Универсальный встроенный источник питания
Серия
Реле времени
вл-4-U X4
ТеХничеСКие ХАРАКТеРиСТиКи
Реле времени ВЛ-4U является универсальным устройством и может функционировать в любом из 6 режимов
от источника питания в диапазоне 24...220В, переменного или постоянного тока. Реле имеет управляющий
вход для запуска. В качестве сигнала на управляющий вход подаётся плюсовой потенциал или фазное
напряжение согласно схеме подключения. При замыкании контактов 2 и 3 функционирование реле по
соответствующему алгоритму происходит от момента подачи питающего напряжения.
Диапазон выдержек времени
0.1...9.9, 1...99 (с, мин, ч)
Средняя основная погрешность, %
0.2
Погрешность от изменения температуры на 1њС, %
0.1
Время повторной готовности, с, не более
0.1
Время возврата, с, не более
0.1
Напряжение питания: постоянный и переменный ток, В
24...220
Допустимые отклонения напряжения питания, %
-15...+10
Потребляемая мощность, Вт, не более
1.4
Масса, кг
0.15
КОммУТАЦиОннАЯ СПОСОБнОСТь
Номинальные режимы коммутации на одну контактную группу
(количество циклов срабатывания, не менее)
0.1А, 12В
(не менее 5х10
5
)
5А, 30В
= (не менее 1х10
5
)
5А, 220В
(не менее 1х10
5
)
Допустимые режимы коммутации
10
3
замыканий до 30А на время до 0.1с с размыканием до 5А,
245В
или 30В = 0.1Гц
РеЖимЫ РАБОТЫ Реле вл-4U
Режимы работы реле задаются с помощью DIP-переключателя, расположенного на передней панели. Номер
режима задается тремя переключателями, объединенными указателем Режим на передней панели.
Каждому из 6 режимов работы соответствует определенное положение DIP-переключателей, которое
обозначено цифрами 1...6.
105187, Москва, Измайловское шоссе, 73-Б
т/ф: 101-2262, 166-3917, 166-3930, 166-3935
e-mail: info@rele.ru; http://www.rele.ru
44
Реле времени ВЛ-4U

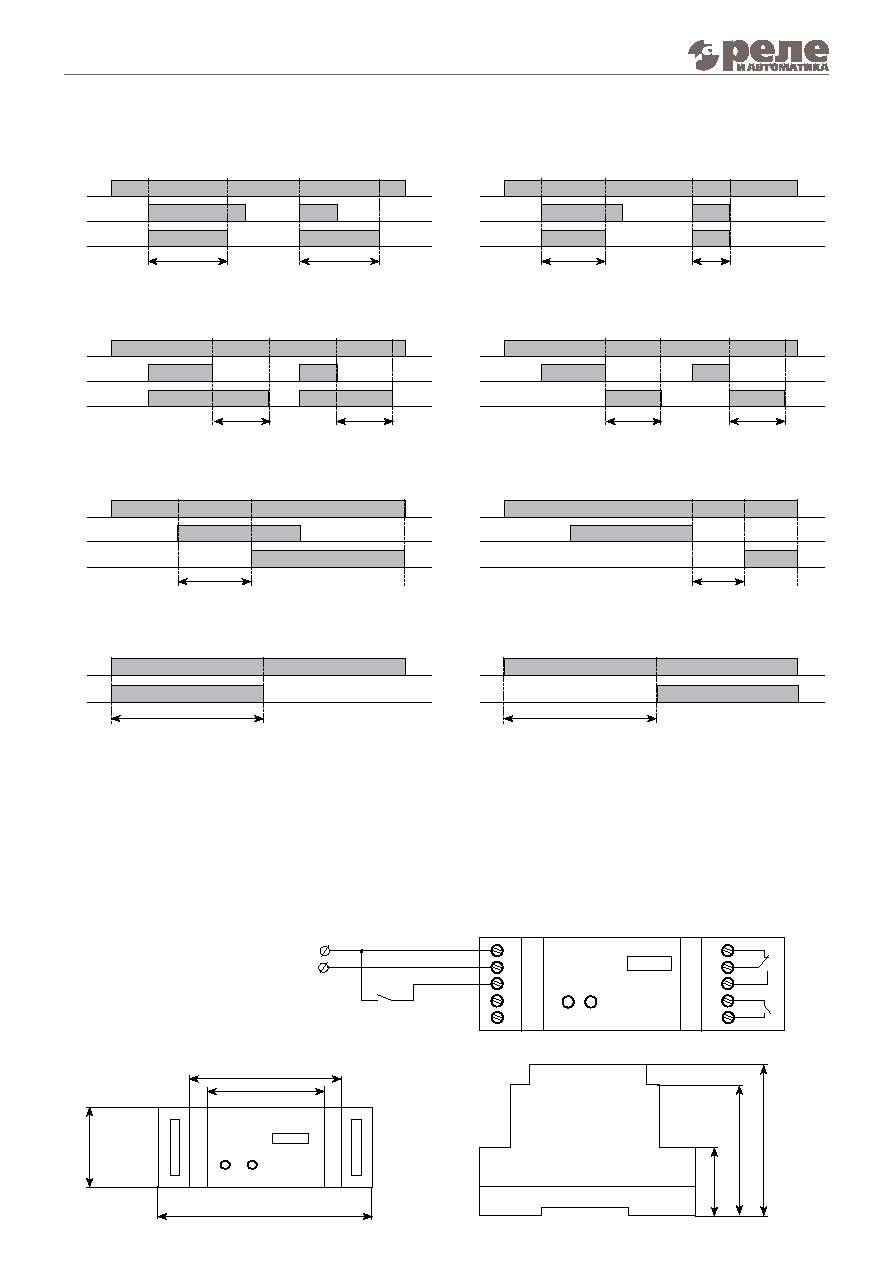

гАБАРиТнЫе и УСТАнОвОчнЫе РАзмеРЫ
Режим 1 (DIP-переключатели в положении 1-2-3).
Формирование импульса вне зависимости от
длительности управляющего сигнала.
Режим 2 (DIP-переключатели в положении 4-2-3).
Формирование
импульса
в
зависимости
от
длительности управляющего сигнала.
Режим 3 (DIP-переключатели в положении 1-5-3).
Запуск реле по фронту и формирование импульса
по спаду управляющего сигнала
Режим 4 (DIP-переключатели в положении 4-5-3).
Формирование импульса по спаду управляющего
сигнала.
Режим 5 (DIP-переключатели в положении 1-2-6).
Задержка включения по фронту управляющего
сигнала.
Режим 6 (DIP-переключатели в положении: 4-2-6).
Задержка включения по спаду управляющего
сигнала.
Время выдержки устанавливается переключателями единиц (x1) и десятков (x10) на передней панели реле,
а также переключателями:
1. Секунды, минуты - часы (СЕК, МИН - ЧАС)
2. Переключателем множителя (x0.1 - x1)
3. СЕКУНДЫ - МИНУТЫ
Если переключатель СЕК, МИН - ЧАС установлен в положении ЧАС, то переключатель СЕКУНДЫ
- МИНУТЫ не работает. Переключатель множителя (x0.1 - x1) в положении x0.1 уменьшает время
выдержки в 10 раз.
Исполнительное реле имеет один замыкающий контакт и одну группу переключающих контактов с выдержкой
времени.
СХемА ПОДКлючениЯ
Режимы работы реле при подаче сигнала на управляющий вход
Режимы работы реле при замыкании контактов 1 и 3
Режим А (DIP-переключатели в положении 1-2-3).
Формирование импульса.
Режим Б (DIP-переключатели в положении: 1-2-6).
Задержка включения.
Вход управления
L (+)
3
2
1
4
5
6
7
8
N (-)
58
49
30
47
61
87
36
T
U
пит
T
U
упр
Вых
T
U
пит
T
U
упр
Вых
T
U
пит
U
упр
Вых
T
U
пит
U
упр
Вых
T
U
пит
U
упр
Вых
T
U
пит
U
упр
Вых
T
U
пит
T
U
упр
Вых
T
U
пит
T1
U
упр
Вых
