Реле времени ВЛ-50, ВЛ-51, ВЛ-52
Реле вРемени вл-50, вл-51, вл-52
ОБЩие СвеДениЯ
Реле времени ВЛ-50, ВЛ-51, ВЛ-52 предназначены для коммутации электрических цепей с определенными
выдержками времени в системах управления тепловозов и путевых машин, применяются как комплектующие
изделия.
УСлОвиЯ ЭКСПлУАТАЦии
Диапазон рабочих температур - от -60њС до +60њС.
Предельные значения температуры окружающего воздуха - от -60њС до +70њС.
Воздействие вибраций с ускорением до 1g с частотой до 100Гц.
Воздействие по сети питания импульсных помех, не превышающих двойную величину напряжения питания и
длительностью не более 10мкс.
СТРУКТУРА УСлОвнОгО ОБОзнАчениЯ
вл-5Х Х3
климатическое исполнение (У, В) и категория размещения (3).
порядковый номер типа
серия
ТеХничеСКие ХАРАКТеРиСТиКи
ВЛ-50
ВЛ-51
ВЛ-52
Пределы уставок
нижний
2 с
100 мин
верхний
200 с
100 мин
Номинальное напряжение питания постоянного тока, В
50, 75, 110
25
75, 110
Класс точности
4/0.1
Отсчет выдержки времени начинается с момента подачи напряжения питания
Регулировка выдержки времени ступенчатая, число ступеней
100
Количество выходных контактов с выдержкой времени
1 замыкающий, 1 размыкающий
Диапазон коммутикуемых напряжений, В, постоянный ток
24...110
Режим работы
продолжительный
Потребляемая мощность, Вт, не более
5
Диапазон коммутикуемых токов, А
0.05...2.5
Длительно допустимая сила тока, проходящего через контакты, А
4
Механическая износостойкость, циклов, не менее
10х10
6
Время возврата реле, с
0.2
Масса, кг, не более
0.35
Степень защиты
по оболочке
IP40
по разъему
IP10
СХемА ПОДКлЮчениЯ
Б1
Б2
А1
А2
А3
А4
105187, Москва, Измайловское шоссе, 73-Б
т/ф: 101-2262, 166-3917, 166-3930, 166-3935
e-mail: info@rele.ru; http://www.rele.ru
50
Реле времени ВЛ-50, ВЛ-51, ВЛ-52

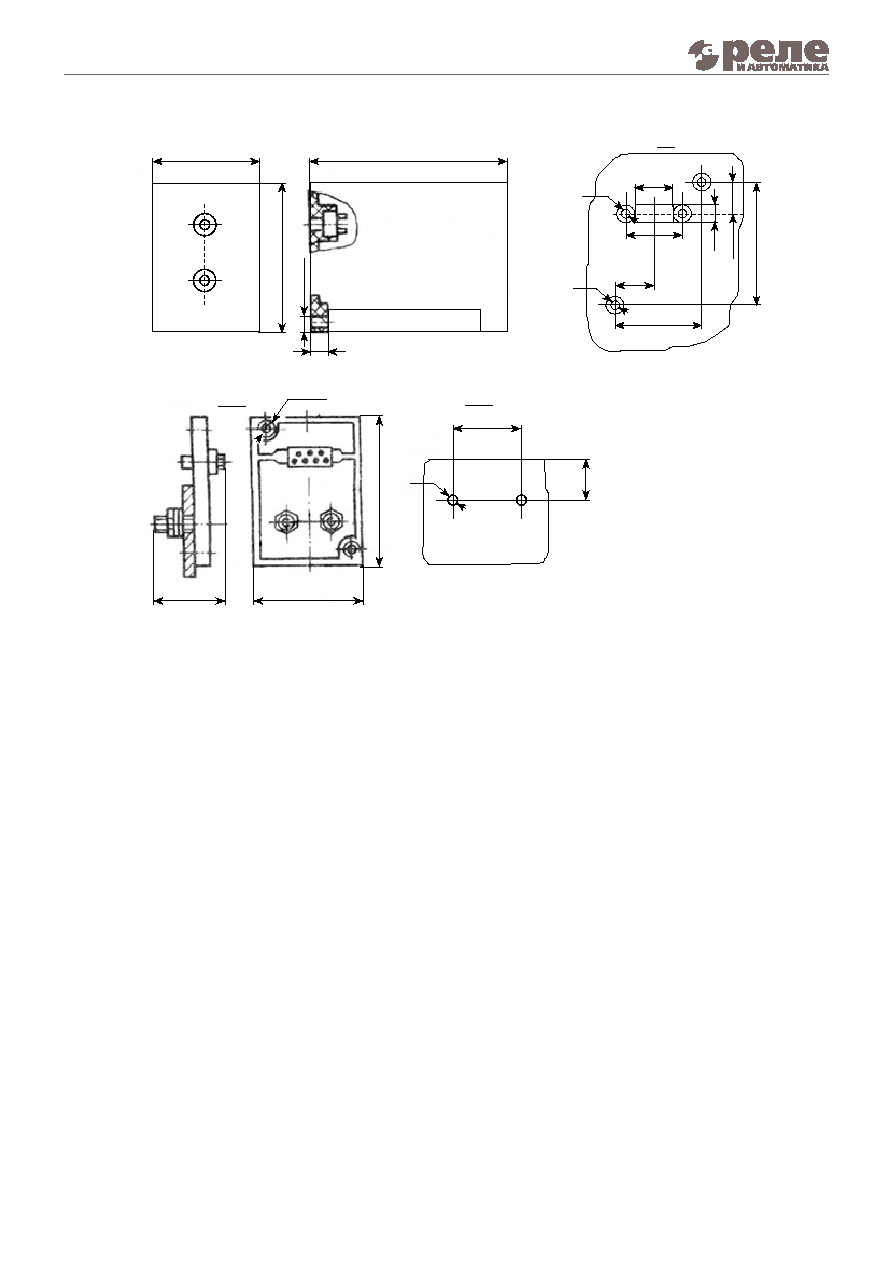

гАБАРиТные и УСТАнОвОчные РАзмеРы
60max
80max
108max
8
5.5H14*
680.2
480.2
32.50.2
230.2
26.4 H14
М3-7Н*
М5-7Н*
1
1.5
18.50.2
I
40max
60
3
4
1Б
1А
80
II
III
22
250.2
6 Н14*
М5-7Н*
I - разметка панели для установки реле,
II - основание,
III - разметка панели для установки основания, * 2отв.
