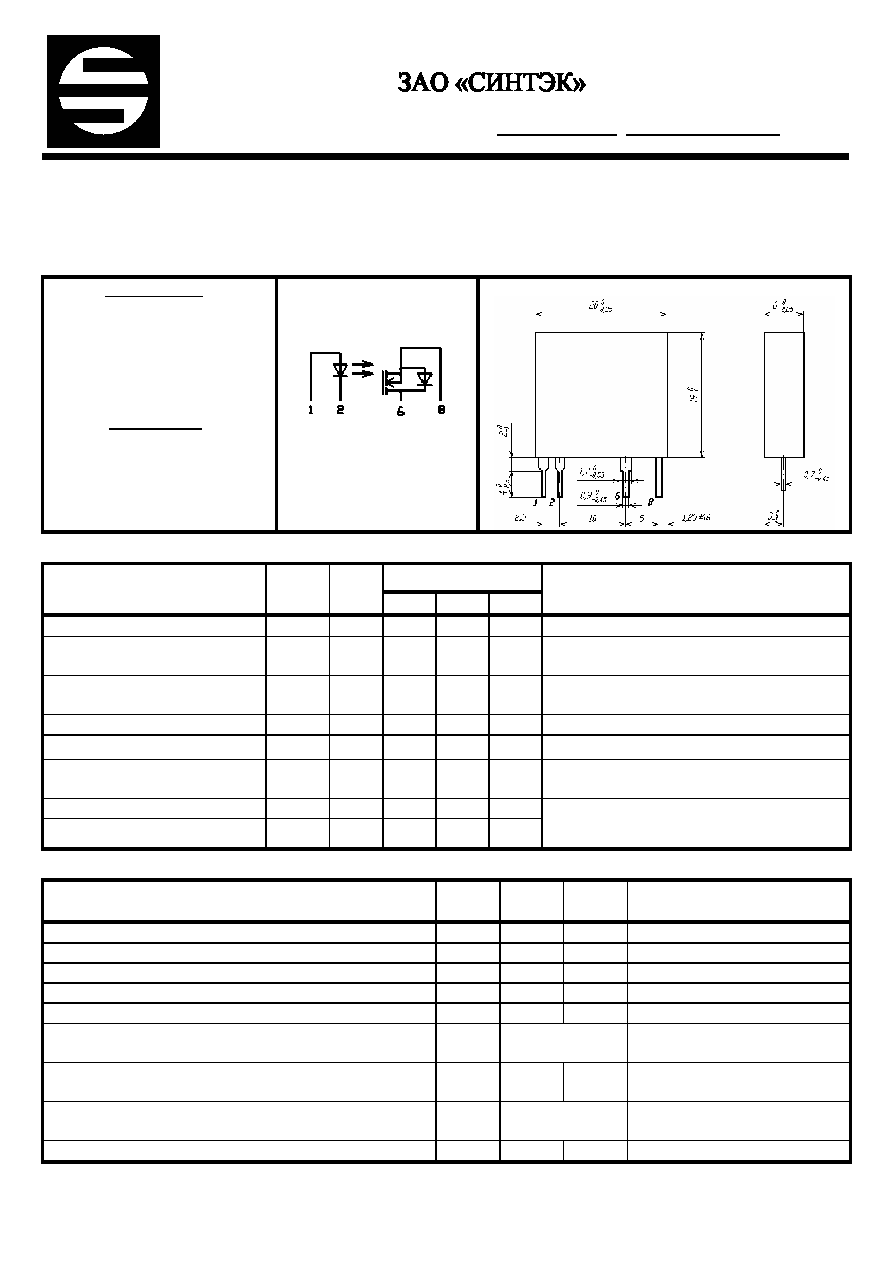

ОПТОЭЛЕКТРОННЫЙ МОДУЛЬ 8С2.3А100П11 100В / 2,3А
ПКАШ.431156.003ТУ ГК
Особенности:
- ток управления 10 мА
-5 000 В напряжение изоляции
- корпус с однорядным
расположением выводов,
шаг 2,5 мм

Применение:
- замена электромагнитных
реле
- промышленная автоматика
- силовой интерфейс
Функциональная схема

Габаритно присоединительные размеры
ЭЛЕКТРИЧЕСКИЕ ПАРАМЕТРЫ Токр = 25 њС
Значение
Наименование
параметра
Обозн.
Ед.
изм. мин. тип. макс.
Режим измерения
Входное напряжение
Uвх
В 2,2 3,0
Iвх=10мА
Выходное сопротивление в
открытом состоянии
Rвкл
Ом 0,16
Iвх=10мА; Iвых=2,3А; tимп=1сек.
Ток утечки на выходе в
закрытом состоянии
Iут
мкА 0,2 100
Uвх=1,6В; Uвых= 100В
Напряжение изоляции
Uиз
В 5000
t=1мин
Сопротивление изоляции
Rиз
Ом
1011
Uиз=500В
Выходная емкость в
состоянии выключено
Спр
пФ 750
Uвых=60В
Время включения
tвкл
мс 5 7
Время выключения
tвык
мс 1 2
Uвых=60В; Rн= 1кОм; Сн = 25пФ;
Iвх=10мА
ПРЕДЕЛЬНО-ДОПУСТИМЫЕ РЕЖИМЫ ЭКСПЛУАТАЦИИ
Параметры режима
Ед.
изм.
Мин.
Макс.
Примечание
Входной ток во включенном состоянии
мА 25
Входной импульсный ток
мА 150
tвх.имп<100мкс
Входное напряжение в выключенном состоянии
В -7,0 1,6
Напряжение коммутации
В -0,5 100
Действующее значение коммутируемого тока
А 2,3
Токр=25њС; Iвх=10мА
Температурный коэффициент максимального
значения действующего коммутируемого тока
мА/њС -15
25њС < Токр
