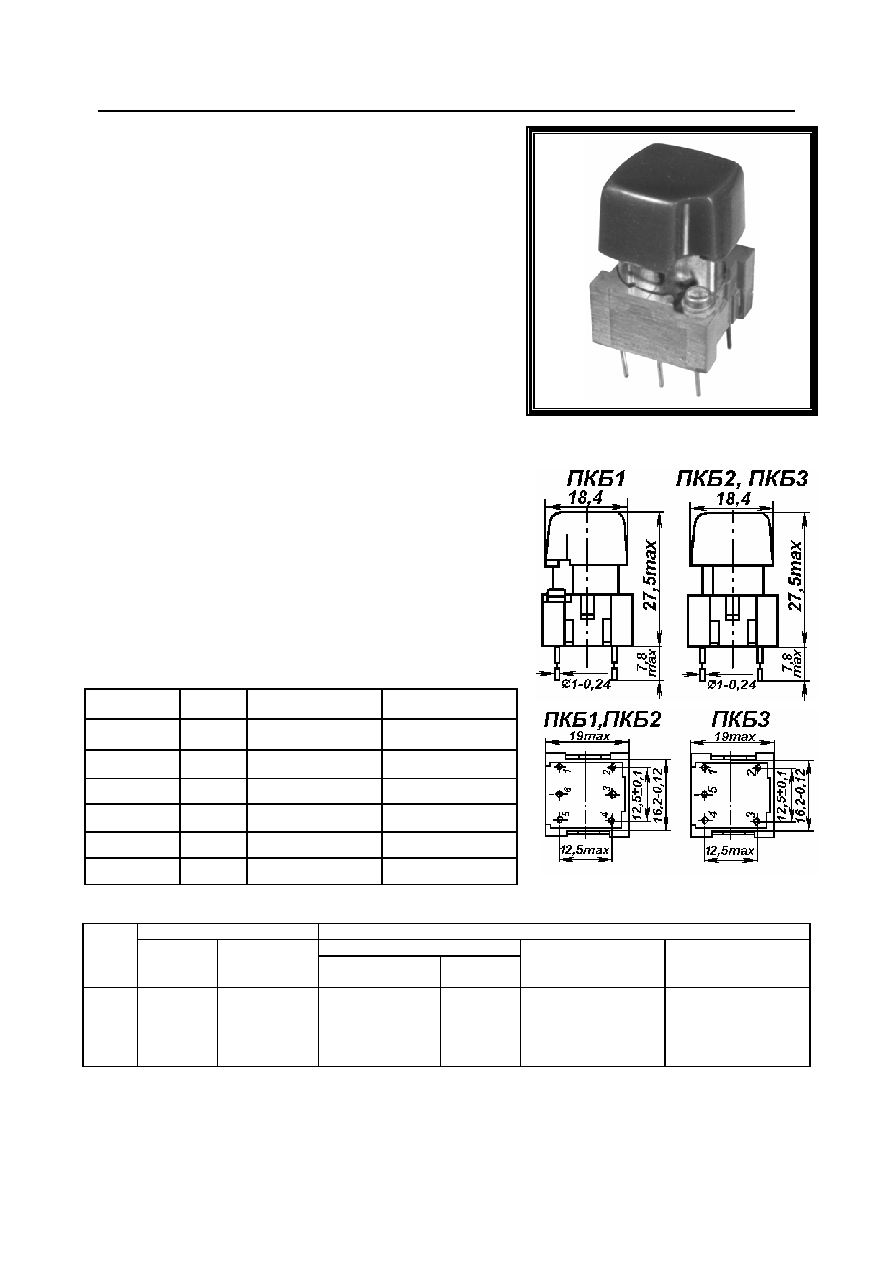

Переключатели кнопочные бесконтактные ПКБ1, ПКБ2, ПКБ3
Кнопки предназначены для работы в устройствах
ввода информации и в пультах управления специальной
аппаратуры.
Кнопки являются изделиями ручного управления,
изготавливаются для работы в умеренном и холодном
климате, предназначены для печатного монтажа,
С электронной фиксацией и световой индикацией:
ПКБ1-2
Без электронной фиксации и без световой индикации:
ПКБ2-8
ПКБ3-1
ПКБ3-2
ПКБ3-3
Технические характеристики
Масса кнопок - не более 15 г.
Полный ход приводного элемента - от 3,5 до 5 мм
Усилие срабатывания - от 1,7 до 3,5 Н
Напряжение питания схемы - 5В10%
Диапазон рабочих температур:
- для изделий с приемкой 1 - от -45њС до +55њС
- для ПКБ1-2 с приемкой 5 - от -60њС до +70њС
- для ПКБ2, ПКБ3 с приемкой 5 - от -60њС до +85њС
Количество циклов переключения - не менее 10 000 000
Гарантийный срок - 10 лет с даты изготовления
Гарантийная наработка - 10 000 часов в пределах
гарантийного срока
Функциональное обозначение выводов
Контакт
ПКБ1
ПКБ2
ПКБ3
1
Строб
Строб
+Епит.
2 +Епит. +Епит.
Выход 1
3
Выход
Выход
Выход 2
4
Сброс
Свободный
Общий
5
Общий
Общий
Имп. зап.
6 +Епит. +Епит.
Габаритные размеры
Электрические параметры кнопок
Электрический режим
Электрические параметры
Выходное напряжение, В
Изделие
Напряжение,
В
Потребляемый
ток в исходном
состоянии, мА
Напряжение ЛОГ
0 при Imax, мА
Напряжение
ЛОГ 1, В
Время перехода из
состояния ЛОГ 1 в
ЛОГ 0, не более нС
Время перехода из
состояния ЛОГ 1 в
ЛОГ 0, не более нС
ПКБ1-2
ПКБ2-8
ПКБ3-1
ПКБ3-2
ПКБ3-3
510%
510%
510%
510%
510%
25
25
25
15
15
0,4/16
0,4/16
0,35/16
0,3/1,8
0,3/3,5
2,4
2,4
2,4
2,3
2,4
100
100
50
250
150
100
100
50
250
150
Условные обозначения при заказе
Для изделий с приемкой 1: Переключатель ПКБ2-8 АУБК 648.310.001 ТУ
Для изделий с приемкой 5: Переключатель ПКБ2-8 АГО.360.020 ТУ
