Переключатели модульные ВКн91
Предназначены для однополюсного и двухполюсного включения или отключения электрических
цепей постоянного и переменного тока в радиоэлектронной аппаратуре
Масса - не более 10 г
Усилие переключения - не более 13 Н
Испытательное напряжение переменного тока, В эфф.
- между выводами основных контактов 2000;
- между выводами ДСКГ 500;
- между выводами основных контактов 3000;
- между всеми выводами и корпусом 2000;
Сопротивление электрического контакта - не более 0,03 Ом
Сопротивление изоляции - не менее 1000 МОм
Диапазон рабочих температур - от -45 до +70 њС
Цвета кнопок - белый, красный, черный
Способ монтажа: печатный или объемный
Гарантийный срок хранения - 10 лет с даты изготовления
Климатическое исполнение УХЛ1.1
Варианты исполнения
- ВКн91-1 - без фиксации с дополнительной слаботочной
контактной группой (ДСКГ);
- ВКн91-1П - без фиксации, с ДСКГ, пожаробезопасный;
- ВКн91-2 - с фиксацией, с ДСКГ;
- ВКн91-2П - с фиксацией, с ДСКГ, пожаробезопасный;
- ВКн91-1.1 - без фиксации, без ДСКГ;
- ВКн91-1.1П - без фиксации, без ДСКГ, пожаробезопасный;
- ВКн91-2.1 - с фиксацией, без ДСКГ;
- ВКн91-2.1П с фиксацией, без ДСКГ, пожаробезопасный;
Электрические режимы коммутации
Постоянный ток от 0,1 до 4 А, , напряжение от 0,1 до 250 В, Pmax=125 Вт, нагрузка активная или индуктивная
Переменный ток от 0,1 до 4 А, напряжение от 0,1 до 250 В, Pmax=400 Вт, нагрузка активная или индуктивная
Для контактов слаботочной группы: ток переменный или постоянный - от 10
-4
до 0,1А напряжение от 0,1 до 36 В,
нагрузка активная

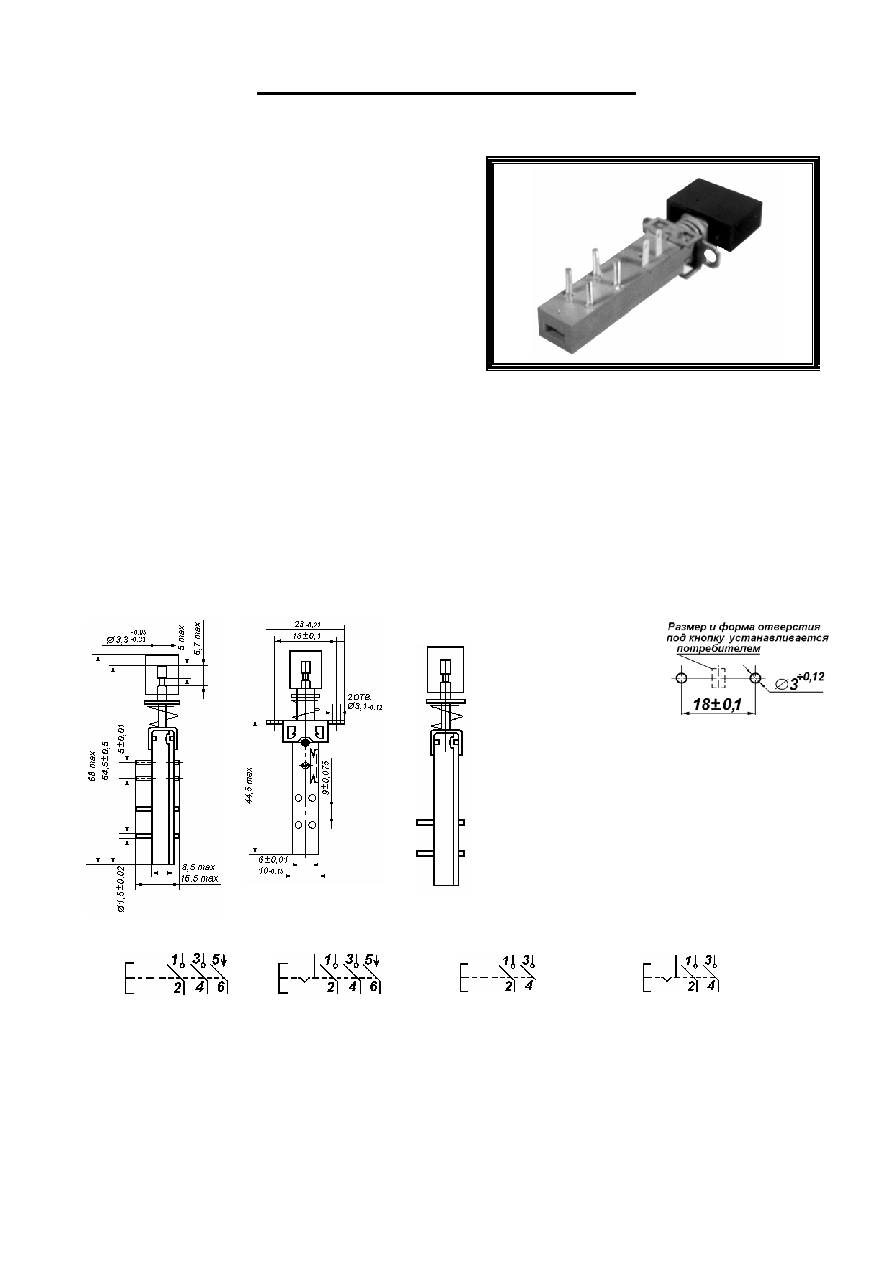

Габаритные размеры
Разметка для крепления
Электрические схемы коммутации
ВКн91-1, ВКн91-1П
ВКн91-2, ВКн91-2П
ВКн91-1.1, ВКн91-1.1П
ВКн91-2.1, ВКн91-2.1П
Условные обозначения при заказе
Выключатель ВКн91-2П-2 красная ТАФЛ. 642240.001 ТУ
