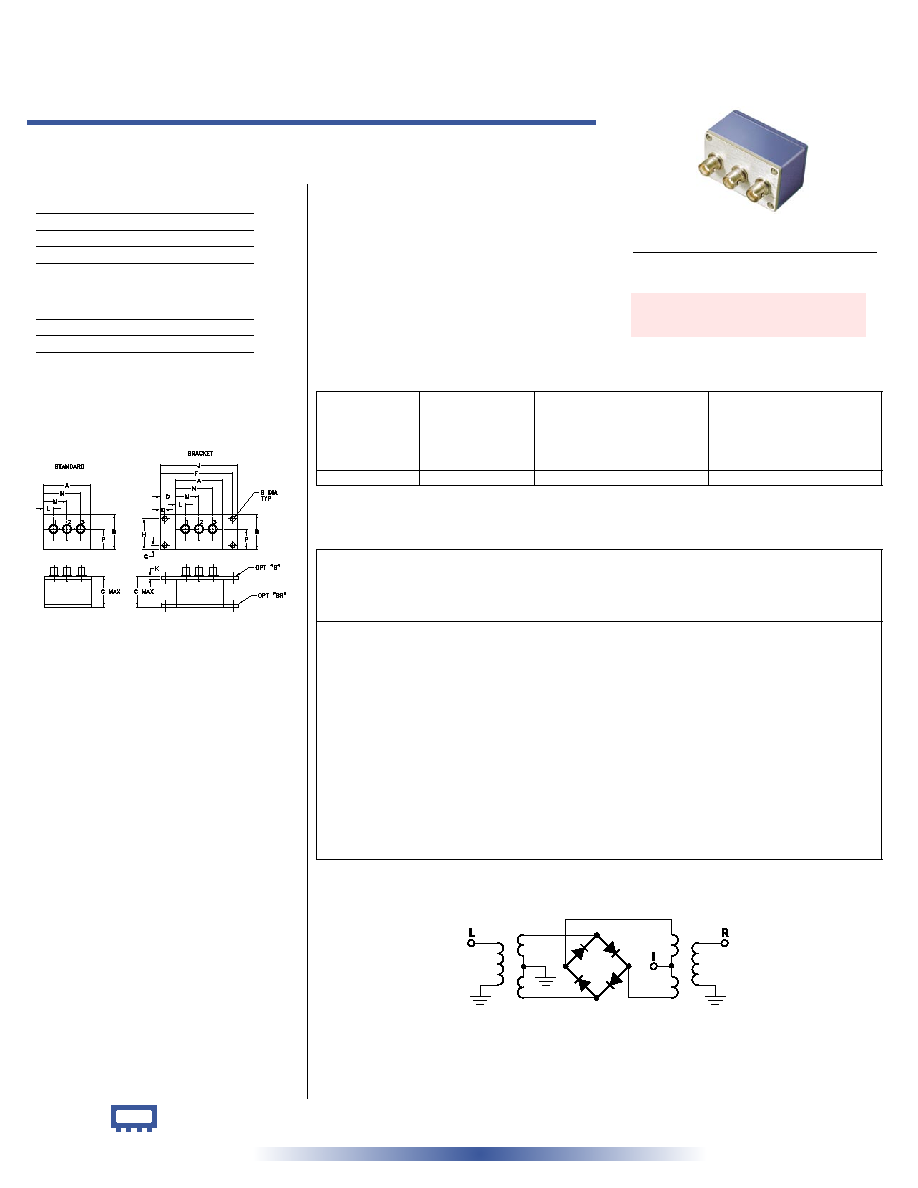

Level 7 (LO Power +7 dBm) 0.003 to 100 MHz
Frequency Mixer
Coaxial
Outline Dimensions ( )
inch
mm
Maximum Ratings
Coaxial Connections
LO
1
RF
3
IF
2
Outline Drawing
Electrical Specifications
REV. A
M98898
ZAD-6+
DJ/TD/CP
060626
Page 1 of 2
1 dB COMP.: +1 dBm typ.
FREQUENCY
(MHz)
CONVERSION LOSS
(dB)
LO-RF ISOLATION
(dB)
LO-IF ISOLATION
(dB)
LO/RF
IF
Mid-Band
m
Total
Range
Max.
L
M
U
L
M
U
f
L
-f
U
--
X
Max.
Typ.
Min.
Typ.
Min.
Typ.
Min.
Typ.
Min.
Typ.
Min.
Typ.
Min.
0.003-100
DC-100
4.65 0.08
7.5
8.5
60
50
45
30
35
25
60
45
40
25
30
20
Frequency
(MHz)
Conversion
Loss
(dB)
Isolation
L-R
(dB)
Isolation
L-I
(dB)
VSWR RF
Port
(:1)
VSWR LO
Port
(:1)
RF
LO
LO
+7dBm
LO
+7dBm
LO
+7dBm
LO
+7dBm
LO
+7dBm
Typical Performance Data
Electrical Schematic
ZAD-6+
ZAD-6
L = low range [f
L
to 10 f
L
] M = mid range [10 f
L
to f
U
/2] U = upper range [f
U
/2 to f
U
]
m= mid band [2f
L
to f
U
/2]
Features
Operating Temperature
-55C to 100C
Storage Temperature
-55C to 100C
RF Power
50mW
IF Current
40mA
CASE STYLE: M22
Connectors Model
Price
Qty.
BNC
ZAD-6(+)
$51.95 ea. (1-9)
BRACKET (OPTION "B")
$5.00
(1+)
BRACKET (OPTION "BR")
$1.50
(1+)
A
B
C
D
E
F
G
H
2.25
1.38
1.24
.50
.150 3.100
.138 1.238
57.15 35.05 31.50 12.70
3.81 78.74
3.51 31.45
J
K
L
M
N
P
S
wt
3.25
.10
.40
1.15
1.86
.64
.150 grams
82.55
2.54 10.16 29.21 47.24 16.26
3.81
74.0
+ RoHS compliant in accordance
with EU Directive (2002/95/EC)
The +Suffix identifies RoHS Compliance. See our web site
for RoHS Compliance methodologies and qualifications.
low conversion loss, 4.65 dB typ.
good L-R isolation, 45 dB typ.,
L-I isolation, 40 dB typ.
rugged shielded case
VHF
AM radio
instrumentation
Applications
0.003
30.003
6.08
61.88
63.93
1.25
2.77
0.100
30.100
5.90
62.42
63.98
1.25
2.73
0.200
30.200
5.92
62.44
64.17
1.25
2.68
0.500
30.500
5.87
62.74
64.06
1.25
2.59
0.800
30.800
5.87
62.70
64.22
1.24
2.60
1.000
31.000
5.82
62.48
64.07
1.23
2.58
2.000
32.000
5.85
62.34
63.72
1.21
2.63
5.000
35.000
5.93
61.61
63.44
1.18
2.61
10.000
40.000
5.96
56.55
56.72
1.15
2.55
20.000
50.000
6.13
49.50
49.60
1.13
2.55
22.230
52.230
6.08
48.53
48.53
1.10
2.56
29.630
59.630
6.15
44.72
43.96
1.08
2.56
37.040
7.040
6.11
42.63
43.10
1.07
2.56
44.450
14.450
6.17
41.27
41.40
1.06
2.56
50.000
20.000
6.25
39.99
40.43
1.08
2.55
62.960
32.960
6.42
35.83
37.97
1.10
2.53
70.370
40.370
6.51
34.72
35.50
1.13
2.57
77.780
47.780
6.81
34.07
32.41
1.15
2.71
85.190
55.190
7.08
33.63
31.31
1.15
2.79
92.590
62.590
7.13
34.08
31.97
1.14
2.86
INTERNET
http://www.minicircuits.com
P.O. Box 350166, Brooklyn, New York 11235-0003 (718) 934-4500 Fax (718) 332-4661
Distribution Centers NORTH AMERICA 800-654-7949 417-335-5935 Fax 417-335-5945 EUROPE 44-1252-832600 Fax 44-1252-837010
Mini-Circuits
Mini-Circuits ISO 9001 & ISO 14001 Certified

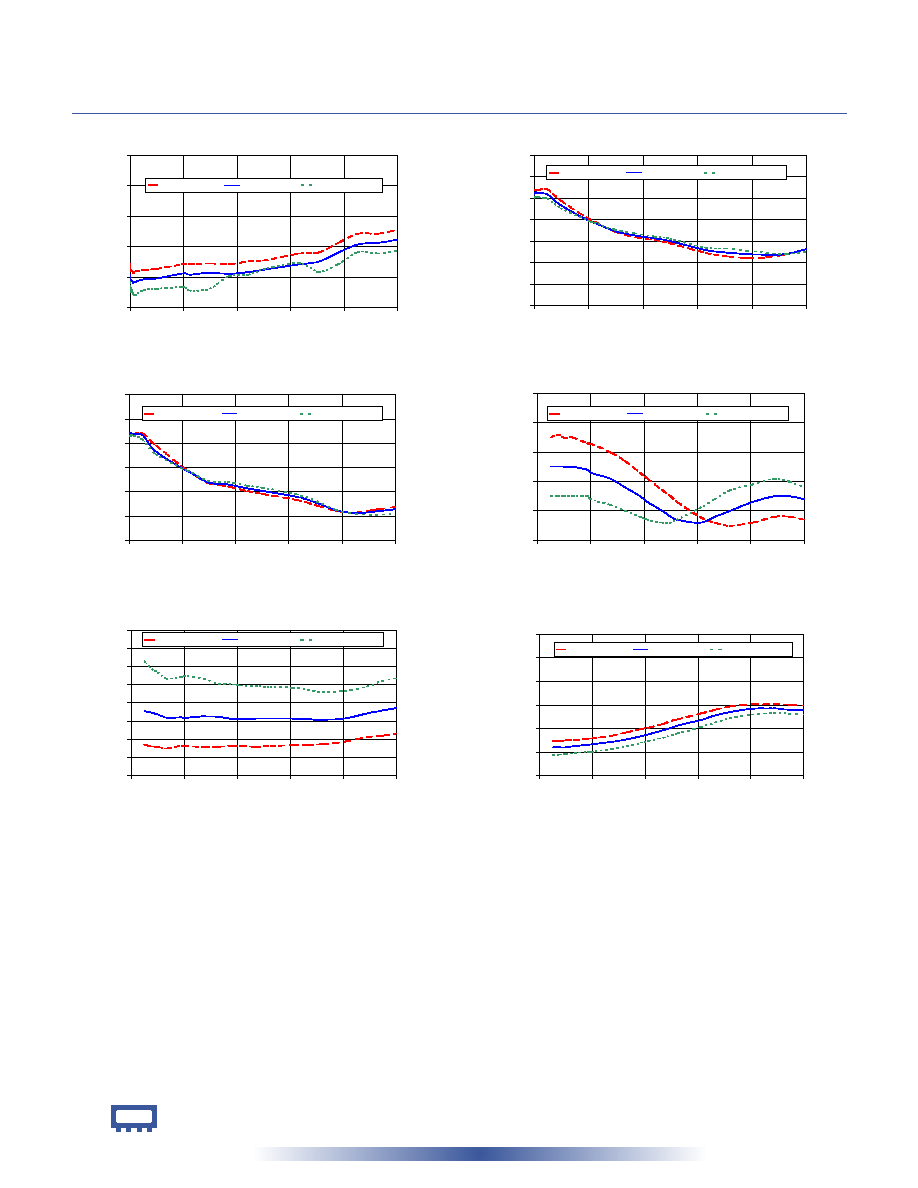

Performance Charts
